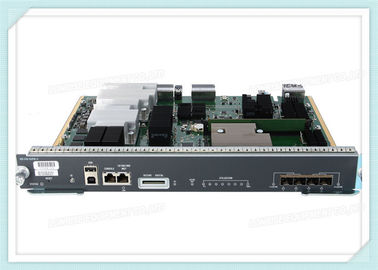

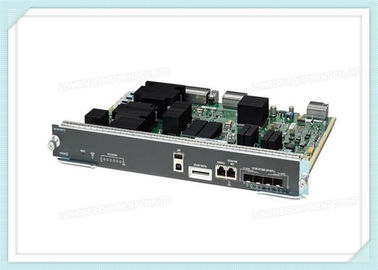

WS-X45-SUP8L-E= سيسكو كاتاليست 4500-X المشرف على وحدة التبديل 8L-E 560 جيجابايت في الثانية. يتم دعمه في هيكل سيسكو كاتاليست 4500 سلسلة E

WS-X45-SUP8L-E= المواصفات

السمة

ستاتوس LED

يشير مصباح الحالة إلى الحالة الحالية لمحرك الإشراف وحالة البرنامج الحالية.

مفتاح إعادة التثبيت (تم إيقافه)

يتم استخدام مفتاح إعادة التثبيت لإعادة تعيين وإعادة تشغيل المفتاح.

UID LED ومزج المفتاح

مزيج من مفتاح زر الضغط ومؤشر LED. يمكن تشغيل LED الأزرق إما عن طريق الضغط على مفتاح UID على اللوحة الأمامية أو من خلال البرنامج.

الغرض الرئيسي من مصباح LED هو تمكين التعرف من موقع بعيد أثناء التكوين أو استكشاف الأخطاء.

القدرة على تشغيل / إيقاف تشغيل LED عن طريق الضغط على مفتاح يسمح لك بالمشي إلى الجانب الآخر من رف مكتظ بالكامل وتحديد المفتاح.الضغط على مفتاح الإشارة الزرقاء LED يغير إشارة الإشارة LED على وإيقاف.

منافذ USB

يتم دعم منافذ USB.

منفذ كونسول (إصدار RJ-45)

هذا هو منفذ 10/100/1000 الذي يستخدم مرفق RJ-45. يسمح لك منفذ وحدة التحكم بالوصول إلى المفتاح إما محلياً (باستخدام محطة وحدة التحكم) أو من خلال مودم (بعيد).الميناء لديه رابط RJ-45يسمح لك منفذ وحدة التحكم بتنفيذ الوظائف التالية:

تهيئة التبديل من CLI

مراقبة إحصاءات الشبكة والأخطاء

تكوين معايير وكيل SNMP

منفذ 10/100/1000 MGT (موصول RJ-45)

منفذ إدارة Ethernet هو منفذ مضيف من الطبقة الثالثة يمكنك توصيل جهاز كمبيوتر. يمكنك استخدام منفذ إدارة Ethernet بدلاً من منفذ وحدة التحكم في التبديل لإدارة الشبكة.عند إدارة التبديل، قم بتوصيل جهاز الكمبيوتر الشخصي بمنفذ إدارة Ethernet على مفتاح Catalyst 4500 من سلسلة E.

LED LINK (مدخل الإدارة)

يحتوي منفذ 10/100/1000 MGT على إشارة LED مرتبطة به.

فتحة رقمية آمنة

يتم توفير واجهة بطاقة الذاكرة الآمنة للبيانات (SD) القياسية على اللوحة الأمامية.

LED SD

يشير LED SD إلى الحالة الحالية لقاعة بطاقة الذاكرة SD.

LED SUP النشط

يشير مصباح LED المحرك المشرف النشط إلى ما إذا كان المحرك المشرف نشطًا أو في وضع الاستعداد في تكوينات محرك المشرف الزائدة.

مصابيح LED الاستخدام

ثمانية مصابيح LED تشير (كمعدلات تقريبية) إلى حركة المرور الحالية على الطائرة الخلفية.

1G/10G UPLINKS (SFP/SFP+) الموانئ.

يحتوي Supervisor Engine 8L-E على أربعة منافذ 1-G أو 10-G تستخدم إما مُستقبلات صغيرة قابلة للتوصيل (SFP) أو مُستقبلات SFP +.

مصابيح LED من منفذ Uplink

إشارات LED من منفذ الاتصال العلوي تعرض حالة ونشاط منفذ الاتصال العلوي.

المراقب المحرك 8L-E LEDs لوحة الأمامية

الوضع

يشير إلى حالة المحرك المشرف:

أخضر جميع الاختبارات تم اجتيازها

البرتقالي_ نظام التشغيل أو اختبار تشخيصي يجري

اختبار تشخيصي أحمر فشل

مغلق محرك المراقب معطل أو غير يعمل

الرابط

يشير إلى حالة منفذ إدارة Ethernet 10/100/1000 BASE-T:

الأخضر: الرابط يعمل

مغلق لا يتم الكشف عن إشارة، أو هناك فشل في تكوين الرابط، أو يتم تعطيل الرابط من قبل المستخدم.

SD

يشير إلى حالة المنفذ الرقمي الآمن:

تم إدخال بطاقة SD خضراء

لقد تم إزالة بطاقة SD أو بطاقة SD سيئة

الـ SUP النشط

يشير إلى ما إذا كان محرك المشرف نشطًا أو في وضع الاستعداد:

المحرك الأخضر (Supervisor) نشط (في تكوينات محرك المشرف الزائدة)

محرك المشرف مغلق في وضع الاستعداد (في تكوينات محرك المشرف الزائدة)

الاستخدام

عندما يتم تشغيل المفتاح ، تشير مصابيح LED الاستخدامية الثمانية إلى الحمل الحالي للنقل عبر الطائرة الخلفية كقيمة مئوية تقريبية. يشير كل مصباح LED الأخضر المضيء إلى حوالي 12.5% من الحمل.

حالة منفذ الرابط العلوي

يشير إلى حالة منفذ الرابط العلوي:

الأخضر: الرابط يعمل

البرتقالي تم تعطيل الرابط من قبل المستخدم.

برتقالية متوهجة ‬إختبار تشغيل الذات يشير إلى منفذ معيب.

مغلق لا يوجد إشارة أو هناك فشل في تكوين الرابط.

منفذ الرابط العلوي نشط

اثنين من مصابيح LED على اللوحة الأمامية تظهر نشاط منفذ الاتصال العلوي:

1-2 ACTIVE يشير إلى أن الموانئ 1 و 2 نشطة

3-4 ACTIVE يشير إلى أن الموانئ 3 و 4 نشطة

في تكوينات محرك المشرف المستقلة ، تكون جميع منافذ الارتباط العلوي الأربعة نشطة ؛ جميع مصابيح LED النشطة مضاءة باللون الأخضر.

في تكوينات المحركات المراقبة الزائدة ، يتم إضاءة LED 1-2 ACTIVE فقط باللون الأخضر.
