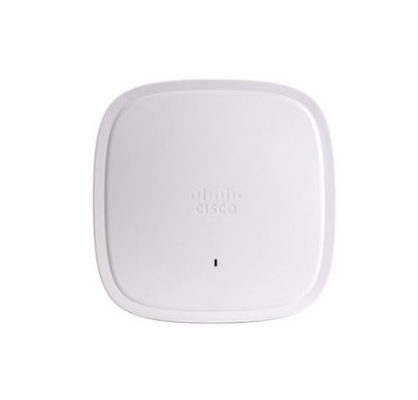

Cisco Catalyst 9100 Series نقاط وصول WiFi 6 C9115AXI-A هوائي داخلي 4 × 4: 4 MIMO A Domain

المواصفات C9115AXI-A

الوصف

نقطة وصول سلسلة Cisco Catalyst 9115AX ، هوائي داخلي ؛ Wi-Fi 6 ؛ 4x4:4 MIMO ، A Domain

البرمجيات

● نسخة برنامج Cisco Unified Wireless Network 8.9 أو أحدث

● سيسكو IOS ® XE البرمجيات الإصدار 16.11 أو أحدث

أجهزة تحكم شبكة LAN اللاسلكية المدعومة

● أجهزة التحكم اللاسلكية من سلسلة سيسكو كاتاليست 9800

● أجهزة التحكم اللاسلكية من سلسلة سيسكو 3500 و 5520 و 8540 و أجهزة التحكم اللاسلكية الافتراضية من سيسكو

802.11n إصدار 2.0 (والمتعلقة) القدرات

● 4x4 MIMO مع أربعة تدفقات فضائية

● الحد الأقصى لتركيب النسبة (MRC)

● 802.11n و 802.11a/g تشكيل الشعاع

● قنوات 20 و40 ميغاهرتز

● معدلات بيانات PHY تصل إلى 890 Mbps (40 MHz مع 5 GHz و 20 MHz مع 2.4 GHz)

● تجميع الحزم: A-MPDU (إرسال واستقبال) ، A-MSDU (إرسال واستقبال)

● تحديد الترددات الديناميكية 802.11 (DFS)

● دعم التنوع في التحولات الدورية

802.11ac

● 4x4 downlink MU-MIMO مع أربعة تدفقات فضائية

● MRC

● تشكيل الشعاع 802.11ac

● قنوات 20، 40، 80، و 160 ميه هرتز

● معدلات بيانات PHY تصل إلى 3.47 جيجابايت في الثانية (160 ميغاهرتز مع 5 جيجاهرتز)

● تجميع الحزم: A-MPDU (إرسال واستقبال) ، A-MSDU (إرسال واستقبال)

● 802.11 DFS

● دعم مركز الاحتياطي المركزي

802.11ax

● 4x4 downlink MU-MIMO مع أربعة تدفقات فضائية

● الاتصال العلوي / الاتصال السفلي OFDMA

● TWT

● طلاء BSS

● MRC

● تشكيل الشعاع 802.11 محور

● قنوات 20، 40، 80، و 160 ميه هرتز

● معدلات بيانات PHY تصل إلى 5.38 Gbps (160 MHz مع 5 GHz و 20 MHz مع 2.4 GHz)

● تجميع الحزم: A-MPDU (إرسال واستقبال) ، A-MSDU (إرسال واستقبال)

● 802.11 DFS

● دعم مركز الاحتياطي المركزي

هوائي متكامل

● 2.4 غيغاهرتز، زيادة الذروة 3 دبي، الهوائي الداخلي، جميع الاتجاهات في الأزيموث

● 5 غيغاهرتز، زيادة الذروة 4 دبي، هوائي داخلي، في جميع الاتجاهات في الأزيموث

الهوائي الخارجي (بيع بشكل منفصل)

● يتم اعتماد نقاط الوصول Cisco Catalyst 9115AXE للاستخدام مع مكاسب الهوائيات تصل إلى 6 ديباي (2.4 جيهتهز و 5 جيهتهز)

● تقدم سيسكو أوسع مجموعة من الهوائيات في هذه الصناعة، مما يوفر تغطية مثالية لمجموعة متنوعة من سيناريوهات النشر

واجهات

● 1x 100، 1000، 2500 إيثانتر متعدد الجيبات (RJ-45) IEEE 802.3bz

● منفذ وحدة التحكم (RJ-45)

● USB 2.0 (يمكن استخدامها عبر البرمجيات المستقبلية)

المؤشرات

● إشارة الوضع LED تشير إلى حالة محمول التشغيل ، حالة الرابطة ، حالة التشغيل ، تحذيرات محمول التشغيل وأخطاء محمول التشغيل

الأبعاد (W x L x H)

● نقطة الوصول (بدون دعامات تركيب): C9115I: 8.0 x 8.0 x 1.5 بوصة (20.3 x 20.3 x 3.8 سم) ، C9115E: 8.0 x 8.0 x 1.7 بوصة (20.3 x 20.3 x 4.3 سم)

متطلبات الطاقة المدخلة

● 802.3at الطاقة عبر إثنتر بلس (PoE +) ، 802.3bt سيسكو PoE العالمية (سيسكو UPOE +، سيسكو UPOE ®)

● حقن طاقة سيسكو، AIR-PWRINJ6=

● 802.3af PoE

● حقن طاقة سيسكو، AIR-PWRINJ5= (ملاحظة: يدعم هذا الحقن 802.3af فقط)

ملاحظة: عندما يكون 802.3af PoE هو مصدر الطاقة ، سيتم تقليل كل من أجهزة الراديو 2.4 GHz و 5 GHz إلى 2 × 2 وتخفيض Ethernet إلى 1 Gigabit Ethernet. بالإضافة إلى ذلك ، سيتم إيقاف منفذ USB.

البيئة

سيسكو كاتاليست 9115AXI

● درجة حرارة عدم التشغيل (التخزين): -22 درجة إلى 158 درجة فهرنهايت (-30 درجة إلى 70 درجة مئوية)

● اختبار ارتفاع عدم التشغيل (التخزين): 25 درجة مئوية، 15,000 قدم.

● درجة حرارة التشغيل: 32 درجة إلى 122 درجة فهرنهايت (0 درجة إلى 50 درجة مئوية)

● رطوبة العمل: 10٪ إلى 90٪ (غير مكثفة)

● اختبار ارتفاع التشغيل: 40 درجة مئوية، 9843 قدم

ملاحظة: عندما تتجاوز درجة حرارة التشغيل المحيطة 40 درجة مئوية، سيتحول نقطة الوصول من 4 × 4 إلى 2 × 2 على كل من أجهزة الراديو 2.4 GHz و 5 GHz، سيتم تخفيض Ethernet الارتفاعي إلى 1 Gigabit Ethernet،وسيتم تعطيل واجهة USB.

سيسكو كاتاليست 9115AXE

● درجة حرارة عدم التشغيل (التخزين): -22 درجة إلى 158 درجة فهرنهايت (-30 درجة إلى 70 درجة مئوية)

● اختبار ارتفاع عدم التشغيل (التخزين): 25 درجة مئوية، 15,000 قدم.

● درجة حرارة العمل: -4 درجة إلى 122 درجة فهرنهايت (-20 درجة إلى 50 درجة مئوية)

● رطوبة العمل: 10٪ إلى 90٪ (غير مكثفة)

● اختبار ارتفاع التشغيل: 40 درجة مئوية، 9843 قدم

ذاكرة النظام

● 2048 ميغابايت من ذاكرة الـ DRAM

● فلاش 1024 ميجا بايت

إعدادات طاقة الإرسال المتاحة

2.4 غيغاهرتز

● 23 ديسيبل (200 مواط)

● 20 ديسيبل (100 مواط)

● 17 ديسيبل (50 مواط)

● 14 ديسيبل (25 مواط)

● 11 ديسيبل (12.5 مواط)

● 8 ديسيبيلم (6.25 مواط)

● 5 ديسيبل (3.13 مواط)

● 2 ديسيبل (1.56 مواط)

● -1dBm (0.79mW)

● -4dBm (0.39mW)

5 غيغاهرتز

● 23 ديسيبل (200 مواط)

● 20 ديسيبل (100 مواط)

● 17 ديسيبل (50 مواط)

● 14 ديسيبل (25 مواط)

● 11 ديسيبل (12.5 مواط)

● 8 ديسيبيلم (6.25 مواط)

● 5 ديسيبل (3.13 مواط)

● 2 ديسيبل (1.56 مواط)

● -1dBm (0.79mW)

● -4dBm (0.39mW)

نطاق التردد وقنوات التشغيل 20 ميغاهرتز

A (المجال التنظيمي A):

● 2.412 إلى 2.462 غيغاهرتز؛ 11 قناة

● من 5.180 إلى 5.320 غيغاهرتز؛ 8 قنوات

● من 5.500 إلى 5.700 غيغاهرتز؛ 8 قنوات

(باستثناء 5,600 إلى 5,640 غيغاهرتز)

● من 5.745 إلى 5.825 غيغاهرتز؛ 5 قنوات
