تفاصيل المنتج:
|
| العلامة التجارية: | سيسكو | قوة التشغيل النموذجية: | 102واط |
|---|---|---|---|
| الطاقة القصوى: | 193 واط | ذاكرة النظام: | 16 غيغا بايت |
| الحالة: | جديد مع ضمان استبدال لمدة عام | شحنة: | DHL ، UPS ، TNT ، |
| إبراز: | N3K-C3524P-XL,محول شبكة إيثرنت 102 واط,24 SFP + محول شبكة إيثرنت |
||

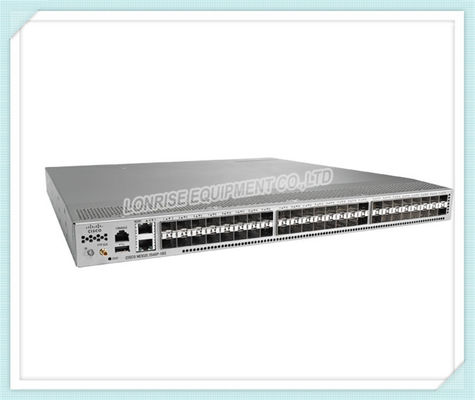

N3K-C3524P-XLملخص
N3K-C3524P-XL هو Nexus 3524-XL Switch، مع 24 SFP+. تعد محولات سلسلة Cisco Nexus 3000 عبارة عن مجموعة شاملة من محولات 1 و10 و40 جيجابت إيثرنت المبنية على بنية Switch-on-a-Chip (SoC). تم تقديم هذه السلسلة من المحولات في أبريل 2011، وتوفر أداء الطبقة 2 و3 بمعدل الخط وهي مناسبة لبنية Top-of-the-Rack (ToR). لقد أثبتت هذه السلسلة من المحولات نفسها كشركة رائدة في التجارة عالية التردد (HFT)، والحوسبة عالية الأداء (HPC)، وبيئات البيانات الضخمة من خلال إقران الأداء العالي وزمن الوصول المنخفض مع الابتكارات في رؤية الأداء والأتمتة ومزامنة الوقت.
مواصفات N3K-C3524P-XL |
||
| بدني |
· 24 منفذًا ثابتًا لـ SFP+ (1 أو 10 جيجابت في الثانية)؛ قابلة للتوسيع إلى 48 منفذًا · إمدادات الطاقة المزدوجة الزائدة القابلة للتبديل السريع · أربعة مراوح فردية قابلة للتبديل السريع · منفذ توقيت 1-PPS واحد، مع نوع موصل QuickConnect RF1.0/2.3 · منفذ إدارة واحد بسرعة 10/100/1000 ميجابت في الثانية · منفذ واحد لوحدة التحكم التسلسلية RS-232 · منفذين USB · محدد المواقع LED · زر LED لتحديد المواقع |
|
| أداء |
· قدرة التحويل 480 جيجابت في الثانية · معدل الشحن 360 ميجا بايت في الثانية · إنتاجية حركة المرور بمعدل الخط (الطبقة الثانية والثالثة) على كافة المنافذ · وحدات MTU قابلة للتكوين تصل إلى 9216 بايت (إطارات ضخمة جدًا) |
|
| قوة التشغيل النموذجية | · 102 واط | |
| القوة القصوى | · 193 واط | |
| تبديد الحرارة النموذجي | · 348 وحدة حرارية بريطانية في الساعة | |
| الحد الأقصى لتبديد الحرارة | · 658 وحدة حرارية بريطانية في الساعة | |
| مواصفات الأجهزة مشتركة بين جميع المحولات | ||
| وضع | الوضع العادي | وضع الاعوجاج |
| عدد عناوين MAC | 64000 | 8000 |
| عدد مسارات البث الأحادي IPv4 | 24000 | 4000 |
| عدد مضيفي IPv4 | 64000 | 8000 |
| عدد مسارات البث المتعدد IPv4 | 8000 | 8000 |
| عدد شبكات VLAN | 4096 | |
| عدد إدخالات ACL | 4096 | |
| عدد مثيلات الشجرة الممتدة |
بروتوكول الشجرة الممتدة السريعة (RSTP): 512 بروتوكول الشجرة الممتدة المتعددة (MST): 64 |
|
| عدد قنوات الأثير | 24 | |
| عدد المنافذ لكل EtherChannel | 24 | |
| حجم المخزن المؤقت | 6 ميجابايت مشتركة بين 16 منفذًا؛ إجمالي 18 ميجا بايت | |
| ذاكرة النظام | 16 جيجابايت | |
| ذاكرة فلاش التمهيد | 16 جيجابايت | |
| عدد مصادر الطاقة | 2 (زائدة عن الحاجة) | |
| أنواع إمدادات الطاقة |
· التيار المتردد (تدفق الهواء للأمام والخلف) · DC (تدفق الهواء إلى الأمام والعكس) |
|
| جهد الإدخال | 100 إلى 240 فولت تيار متردد | |
| تكرار | 50 إلى 60 هرتز | |
| كفاءة إمدادات الطاقة | 89 إلى 91% عند 220 فولت | |
|
مخططات تدفق الهواء إلى الأمام والعكس · تدفق الهواء إلى الأمام: عادم من جانب المنفذ (يدخل الهواء من خلال علبة المروحة وإمدادات الطاقة ويخرج من خلال المنافذ) · تدفق الهواء المعكوس: مدخل من جانب المنفذ (يدخل الهواء عبر المنافذ ويخرج من خلال علبة المروحة وإمدادات الطاقة) أربعة مراوح فردية قابلة للتبديل السريع (3+1 زائدة عن الحاجة) |
||
| الأبعاد (الارتفاع × العرض × العمق) | 1.72 × 17.3 × 18.38 بوصة (4.36 × 43.9 × 46.7 سم) | |
| وزن | 17.4 رطل (7.9 كجم) | |
| درجة حرارة التشغيل | 32 إلى 104 درجة فهرنهايت (0 إلى 40 درجة مئوية) | |
| درجة حرارة التخزين | -40 إلى 158 درجة فهرنهايت (-40 إلى 70 درجة مئوية) | |
| الرطوبة النسبية (التشغيل) |
· 10 إلى 85% عدم تكاثف · تصل إلى 5 أيام بحد أقصى للرطوبة (85%) · التوصية ببيئة مركز بيانات ASHRAE |
|
| الرطوبة النسبية (غير العاملة) | عدم التكثيف من 5 إلى 95% | |
| ارتفاع | 0 إلى 10,000 قدم (0 إلى 3000 متر) | |
محولات Cisco Nexus 3524-XL هي، على التوالي، محولات Cisco Nexus 3524-X المزودة بوحدة معالجة مركزية أسرع تعمل بسرعة 2.5 جيجا هرتز؛ زيادة ذاكرة النظام إلى 16 جيجابايت؛ وزادت ذاكرة التمهيد إلى 16 جيجابايت. تسمح هذه التحسينات للمحولات بدعم نموذج محرك إدارة البيانات Cisco NX-OS (DME).
يحتوي Cisco Nexus 3524-XL على تكوين الأجهزة التالي:
· 24 منفذ SFP+ ثابت (1 أو 10 جيجابت في الثانية)
· إمدادات الطاقة المزدوجة الزائدة القابلة للتبديل السريع
· أربعة مراوح فردية قابلة للتبديل السريع
· منفذ توقيت 1-PPS، مع نوع موصل RF1.0 و2.3 QuickConnect
· منفذ إدارة واحد 10/100/1000
· منفذ واحد لوحدة التحكم التسلسلية RS-232
· منفذين USB
· محدد المواقع LED
· زر LED لتحديد المواقع
يتوفر الدعم لكل من مخططات تدفق الهواء للعادم من جانب المنفذ وتدفق الهواء من جانب المنفذ. يكون تدفق هواء العادم من جانب المنفذ مفيدًا عندما يكون جانب المنفذ من المفتاح على ممر ساخن ويكون جانب مصدر الطاقة على ممر بارد. يكون تدفق الهواء من جانب المنفذ مفيدًا عندما يكون جانب مصدر الطاقة للمفتاح على ممر ساخن ويوضع جانب المنفذ على ممر بارد.
| رمز المنتج | N3K-C3548P-XL | N3K-C3524P-XL |
| الموانئ | 48 منفذ SFP+ ثابت (1 أو 10 جيجابت في الثانية) | · 24 منفذًا ثابتًا لـ SFP+ (1 أو 10 جيجابت في الثانية)؛ قابلة للتوسيع إلى 48 منفذًا |
| الأبعاد المادية (الارتفاع × العرض × العمق) |
1.72 × 17.3 × 18.38 بوصة (4.36 × 43.9 × 46.7 سم) | 1.72 × 17.3 × 18.38 بوصة (4.36 × 43.9 × 46.7 سم) |
| وزن | 17.4 رطل (7.9 كجم) | 17.4 رطل (7.9 كجم) |
الملحقات
| نموذج | وصف |
| SFP-10G-SR | وحدة 10GBASE-SR SFP+ (MMF) |
| SFP-10G-LR | وحدة 10GBASE-LR SFP+ (ألياف أحادية الوضع [SMF]) |
| SFP-10G-ER | وحدة Cisco 10GBASE-ER SFP+ لـ SMF |
| جي إل سي-تي إي | 1000BASE-T SFP |
| جي إل سي-SX-MM | GE SFP، LC موصل SX جهاز الإرسال والاستقبال (MMF) |
| جي إل سي-SX-M إم دي | وحدة إرسال واستقبال 1000BASE-SX SFP، MMF، 850 نانومتر، DOM |
| NXA-FAN-30CFM-F | مروحة فردية N2K/3K، تدفق هواء أمامي (عادم جانب المنفذ) |
| NXA-FAN-30CFM-B | مروحة فردية N2K/3K، تدفق هواء معكوس (مدخل جانبي للمنفذ) |
| N2200-PAC-400W | N2K/3K 400W مصدر طاقة التيار المتردد، تدفق الهواء الأمامي (عادم جانب المنفذ) |
| N2200-PAC-400W-B | N2K/3K 400W AC مزود الطاقة، تدفق الهواء العكسي (مدخل جانب المنفذ) |
| N2200-PDC-400W | N2K/3K 400W DC مزود الطاقة، تدفق الهواء الأمامي (عادم جانب المنفذ) |
| N3K-PDC-350W-B | N2K/3K 350W DC مزود الطاقة، تدفق الهواء العكسي (مدخل جانب المنفذ) |
| N3524-LAN1K9= | ترخيص Nexus 3524 Layer 3 LAN Enterprise (يتطلب ترخيص N3K-BAS1K9) |
| N3548-ALGK9= | ترخيص Nexus 3500 Algo Boost |
