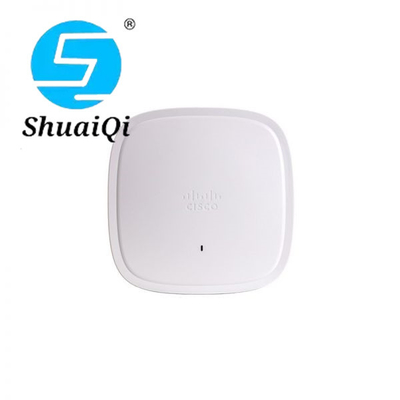

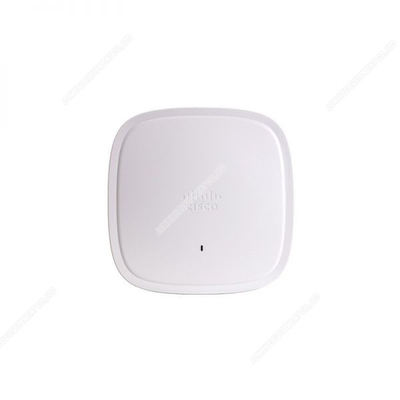

C9130AXI-H نقطة الوصول الجديدة الأصلية من سلسلة 9130AX نقطة الوصول اللاسلكية - Wi-Fi 6

C9130AXI-Hالمواصفات

البرمجيات

المحفز 9130AXI

• نسخة برنامج شبكة سيسكو الموحدة اللاسلكية 8.10.x أو أحدث

• نظام IOS سيسكو®إصدار برنامج إكس إي 1612.1 مع حزمة أجهزة AP أو أحدث

أجهزة تحكم شبكة LAN اللاسلكية المدعومة

• أجهزة التحكم اللاسلكية من سلسلة سيسكو كاتاليست 9800

• وحدة تحكم لاسلكية سيسكو 3504 و 5520 و 8540 و وحدة تحكم لاسلكية افتراضية سيسكو

802.11n إصدار 2.0 (والمتعلقة) القدرات

• 4x4 MIMO مع أربعة تدفقات فضائية

• الحد الأقصى للنسبة المشتركة (MRC)

• 802.11n و 802.11a/g

• قنوات 20 و 40 ميغاهرتز

• معدلات بيانات PHY تصل إلى 1.5 Gbps (40 MHz مع 5 GHz و 20 MHz مع 2.4 GHz)

• تجميع الحزم: وحدة بيانات بروتوكول MAC المجمعة (A-MPDU) (إرسال واستقبال) ، وحدة بيانات خدمة MAC المجمعة (A-MSDU) (إرسال واستقبال)

• 802.11 تحديد التردد الديناميكي (DFS)

• دعم التنوع في التحولات الدورية (CSD)

802.11ac

• اتصالات 8 × 8 MU-MIMO مع ثمانية تدفقات فضائية

• MRC

• تشكيل الشعاع 802.11ac

• قنوات 20 و 40 و 80 و 160 ميغاهرتز

• معدلات بيانات PHY تصل إلى 6.9 Gbps (160 MHz مع 5 GHz)

• تجميع الحزم: A-MPDU (إرسال واستقبال) ، A-MSDU (إرسال واستقبال)

• 802.11 DFS

• دعم مركز الدعم المركزي

• دعم WPA3

802.11ax

• 8x8 وصلة صعودية / هبوطية MU-MIMO مع ثمانية تدفقات فضائية

• الرابط العلوي / الرابط السفلي OFDMA

• TWT

• تلوين BSS

• MRC

• تشكيل الشعاع على المحور 802.11

• قنوات 20 و 40 و 80 و 160 ميغاهرتز

• معدلات بيانات PHY تصل إلى 10 Gbps (160 MHz مع 5 GHz و 20 MHz مع 2.4 GHz)

• تجميع الحزم: A-MPDU (إرسال واستقبال) ، A-MSDU (إرسال واستقبال)

• 802.11 DFS

• دعم مركز الدعم المركزي

• دعم WPA3

هوائي متكامل

• 2.4 غيغاهرتز: زيادة الذروة 4 دبي، الهوائي الداخلي، جميع الاتجاهات في الأزيموث

• 5 غيغاهرتز: زيادة الذروة 6 دبي، هوائي داخلي، جميع الاتجاهات في الأزيموث

الهوائي الخارجي مع رابط الهوائي الذكي

• تم اعتماد نقطة الوصول Cisco Catalyst 9130AXE للاستخدام مع مكاسب الهوائيات تصل إلى 13 دي بي آي (2.4 غيغاهرتز و 5 غيغاهرتز)

• تقدم سيسكو أوسع مجموعة من الهوائيات في هذه الصناعة، مما يوفر تغطية مثالية لمجموعة متنوعة من سيناريوهات النشر

• يدعم الهوائيات ذاتية التعرف (SIA) على رابط الهوائي الذكي

• وصلة الهوائي الذكية هي وصلة متعددة الترددات الراديوية المدمجة مع واجهة 8-DART

• يتطلب رابط الهوائي الذكي AIR-CAB002-D8-R= 2-fppt عند استخدامه مع الهوائيات مع رابط RP-TNC

• يتطلب رابط الهوائي الذكي AIR-CAB003-D8-N= 3 قدم عند استخدامه مع الهوائي AIR-ANT2513P4M-N=

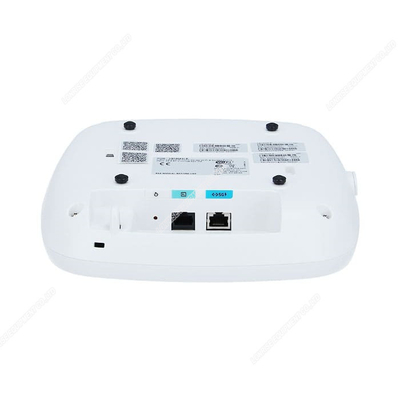

واجهات

• 1x 100، 1000، 2500، 5000 إثنر متعددة الجيبات (RJ-45)‬‬الـ IEEE 802.3bz

• منفذ وحدة التحكم (RJ-45)

• USB 2.0 عند 4.5 واط (يمكن من خلال البرمجيات المستقبلية)

المؤشرات

الأبعاد (W x L x H)

• نقطة الوصول (بدون أقواس تركيب):

- C9130AXI: 8.9 × 8.9 × 1.88 بوصة (22.6 × 22.6 × 4.8 سم)

البيئة

سيسكو كاتاليست 9130AXI

• درجة حرارة عدم التشغيل (التخزين): -22°إلى 158°F (-30°إلى 70°ج)

• اختبار ارتفاع غير عامل (خزن): 25̊C، 15,000 ft (4600 م)

• درجة حرارة العمل: 32°إلى 122°F (0°إلى 50°ج)

• رطوبة التشغيل: 10٪ إلى 90٪ (غير مكثفة)

• اختبار ارتفاع التشغيل: 40̊C، 9843 قدم (3000 م)

ملاحظة: عندما تتجاوز درجة حرارة العمل المحيطة 40°سي، نقطة الوصول سوف تتحول من 8 × 8 إلى 4 × 4 على راديو 5 غيغاهرتز، سيتم تخفيض Ethernet الارتباط العلوي إلى 1 غيغابيت إثنتر؛ ومع ذلك، ستظل واجهة USB فعالة.

ذاكرة النظام

• 2048 ميغابايت من ذاكرة الـ DRAM

• فلاش 1024 ميجا بايت

إعدادات طاقة الإرسال المتاحة

2.4 غيغاهرتز

• 23 ديسيبل (200 مواط)

• 20 ديسيبل (100 مواط)

• 17 ديسيبل (50 مواط)

• 14 ديسيبل (25 مواط)

• 11 ديسيبيلم (12.5 مواط)

• 8 ديسيبل أم (6.25 مواط)

• 5 ديسيبل (3.13 مواط)

• 2 ديسيبل (1.56 مواط)

• -1 ديسيبل (0.79 مواط)

• -4 ديسيبيلم ((0.39 مواط)

5 غيغاهرتز

• 26 ديسيبل أم (400 مواط)

• 23 ديسيبل (200 مواط)

• 20 ديسيبل (100 مواط)

• 17 ديسيبل (50 مواط)

• 14 ديسيبل (25 مواط)

• 11 ديسيبيلم (12.5 مواط)

• 8 ديسيبل أم (6.25 مواط)

• 5 ديسيبل (3.13 مواط)

• 2 ديسيبل (1.56 مواط)

• -1 ديسيبل (0.79 مواط)

الحد الأقصى لعدد القنوات غير المتداخلة

2.4 غيغاهرتز

• 802.11b/g:

- 20 ميه ز: 3

• 802.11n:

- 20 ميه ز: 3

• 802.11ax:

- 20 ميه ز: 3

5 غيغاهرتز

• 802.11a:

- 20 ميغاهرتز: 26 FCC، 16 EU

• 802.11n:

- 20 ميغاهرتز: 26 FCC، 16 EU

- 40 ميغاهرتز: 12 FCC، 7 EU

• 802.11ac/ax:

- 20 ميغاهرتز: 26 FCC، 16 EU

- 40 ميغاهرتز: 12 FCC، 7 EU

- 80 ميغاهرتز: 5 FCC، 3 EU

- 160 ميغاهرتز 2 FCC، 1 EU

ملاحظة: هذا يختلف حسب المجال التنظيمي. راجع وثائق المنتج للحصول على تفاصيل محددة لكل مجال تنظيمي.

• السلامة:

- IEC 60950-1

- EN 60950-1

- UL 60950-1

- CAN/CSA-C22.2 رقم 60950-1

- AS/NZS60950.1

- UL 2043

- معدات الفئة الثالثة

• الانبعاثات:

- CISPR 32 (إصدار 2015)

- EN 55032 (الترجمة 2012/AC:2013)

- EN 55032 (إصدار 2015)

- EN61000-3-2 (إصدار 2014)

- EN61000-3-3 (إصدار 2013)

- KN61000-3-2

- KN61000-3-3

- AS/NZS CISPR 32 الفئة B (إصدار 2015)

- 47 CFR FCC الجزء 15B

- ICES-003 (إصدار 6 من مراجعة عام 2016) ، الفئة B

- VCCI-CISPR 32

- الجهاز العصبي المركزي (Rev. 13438)

- KN-32

- QCVN 118:2018/BTTTT

• الحصانة:

- CISPR 24 (إصدار 2010)

- EN 55024 + AMD 1 ((Rev. 2010)

- EN 55035: 2017

- KN35

• الانبعاثات والحصانة:

- EN 301 489-1 (v2.1.1 2017-02)

- EN 301 489-17 (v3.1.1 2017-02)

- QCVN (18:2014)

- QCVN 112:2017/BTTTT

- KN 489-1

- KN 489-17

- EN 60601-1-2:2015

- EN 61000-6-1: 2007

• الراديو:

- EN 300 328 (v2.1.1)

- EN 301 893 (v2.1.1)

- AS/NZS 4268 (إصدار 2017)

- 47 CFR FCC الجزء 15C، 15.247، 15.407

- آر إس بي 100

- RSS-GEN

- آر اس اس 247

- القوانين الصينية SRRC

- LP0002 (Rev 2018.1.10)

- اليابان ستد 33a، ستد 66، و ستد 71

• سلامة الأشعة الراديوية:

- EN 50385 (إصدار أغسطس 2002)

- اربانسا

- AS/NZS 2772 (إصدار 2016)

- EN 62209-1 (إصدار 2016)

- EN 62209-2 (إصدار 2010)

- 47 CFR الجزء 1.1310 و 2.1091

- آر إس إس 102

• معايير IEEE:

-إي إي إي 8023

- IEEE 802.3ab

- IEEE 802.3af/at

- IEEE 802.11a/b/g/n/ac/ax

- IEEE 802.11h، 802.11d

• الأمن:

- 802.11i، الوصول المحمي لـ Wi-Fi 2 (WPA2) ، WPA3

- 802.1X

- معيار التشفير المتقدم (AES)

• أنواع بروتوكول المصادقة القابل للتوسيع (EAP):

- EAP-أمن طبقة النقل (TLS)

- بروتوكول EAP-Tunnelled TLS (TTLS) أو بروتوكول Microsoft Challenge Handshake Authentication (MSCHAP) v2

- الـ EAP المحمية (PEAP) v0 أو EAP-MSCHAP v2

- التوثيق المرن عبر النفق الآمن (EAP-FAST)

- PEAP v1 أو EAP-Generic Token Card (GTC)

- وحدة هوية المشترك (SIM)
