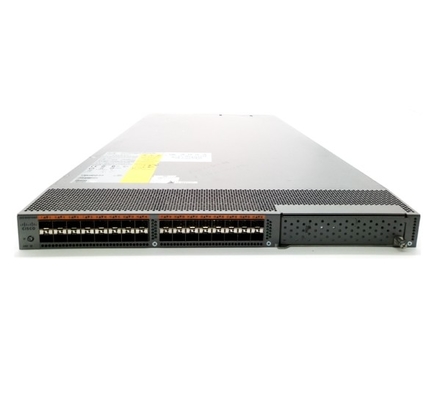

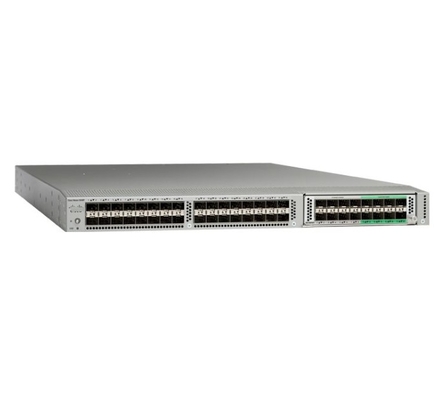

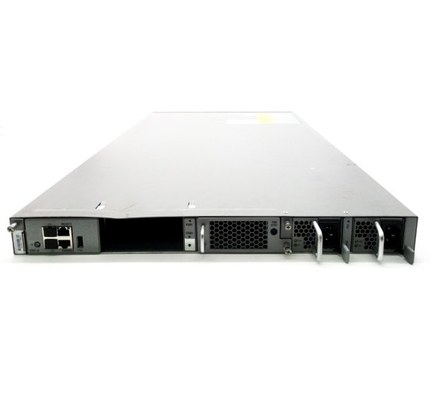

N5K-C5548UP-FA - Cisco Nexus 5000 Series Switch Nexus 5548UP الهيكل 32 10GbE الموانئ حزمة 2 PS 2 مروحة

مواصفات N5K-C5548UP-FA

● إعادة توجيه الأجهزة الطبقة الثانية بسرعة 960 جيجابت في الثانية أو 714.24 ميلي في الثانية؛ أداء الطبقة الثالثة تصل إلى 160 جيجابت في الثانية أو 240 ميلي في الثانية

● مدخلات جدول عناوين ماك: 32000

● تصميم منخفض التأخير الذي يوفر تأخير حركة المرور المتوقع والمتسق بغض النظر عن حجم الحزمة أو نمط حركة المرور أو الميزات المفعولة على واجهات إثنتر 10 جيجابيت

● معدل حركة المرور في جميع الموانئ

● 32 منفذًا ثابتًا قابلة للتكوين كـ 1 و 10 جيجابيت إيثيرنت و FCoE أو 8/4/2/1-Gbps قناة الألياف الألياف الأصلية ؛ واجهات إضافية من خلال وحدة توسيع واحدة

● وحدات التوسع

● وحدة إثنترنت و FCoE بـ 16 منفذ 1 و 10 جيجابيت

● قناة الألياف 8/8/2/1-Gbps ذات 8 منافذ بالإضافة إلى 8-port 1 و 10 Gigabit Ethernet و FCoE module

● وحدة منفذ موحدة تتكون من 16 منفذًا قابلة للتكوين كقناة الألياف 8/4/2/1 Gbps أو 1 و 10 Gigabit Ethernet و FCoE

● وحدة توسيع QSFP ذات 4 منافذ

● وحدة BASE-T 10G ذات 12 منفذ (Cisco Nexus 5596T فقط)

● وحدة الطبقة الثالثة (سيسكو نيكسوس 5596UP و 5596T فقط ؛ واحد لكل نظام)

● بطاقة ابنة الطبقة الثالثة (سيسكو نيكسوس 5548P و 5548UP فقط ؛ واحدة لكل نظام)

● التوسع من خلال سلسلة سيسكو نيكسوس 2000

● موانئ التبديل الطبقة 2 و VLAN

● تقسيم شبكة VLAN IEEE 802.1Q

● دعم ما يصل إلى 4096 VLAN

● شجرة التوزيع السريعة لكل VLAN Plus (PVRST +) (متوافقة مع IEEE 802.1w)

● بروتوكول شجرة امتداد متعددة (MSTP) (IEEE 802.1s): 64 حالة

● شجرة سباننج بورتفاست

● الحماية الجذرية للشجر

● تأمين جسر الشجرة الممتد

● تكنولوجيا سيسكو EtherChannel (تصل إلى 16 منفذًا لكل EtherChannel)

● تقنية سيسكو vPC

● تم تحسين vPC لتمكين vPC بين Cisco Nexus 5000 و 2000 Series وكذلك بين Cisco Nexus 3000 Series والمضيف النهائي

● مزامنة تكوين vPC

● بروتوكول التحكم في تجميع الروابط (LACP): IEEE 802.3ad

● تحديد قنوات الموانئ المتقدمة بناءً على معلومات الطبقة الثانية والثالثة والرابعة

● إطارات ضخمة على جميع الموانئ (حتى 9216 بايت)

● إطارات توقف (IEEE 802.3x)

● التحكم في العواصف (بث وحيد، وبث متعدد، وبث)

● شبكات الـ VLAN الخاصة

● شبكة VLAN خاصة عبر الجذور (منعزلة ومفرطة)

● شبكات VLAN الخاصة عبر vPC و EtherChannels

● إعادة تعيين VLAN

● سيسكو FabricPath

● EvPC و vPC+ مع FabricPath

● أداة تكييف سيسكو FEX

● مركز بيانات سيسكو VM FEX

● دعم ما يصل إلى 24 مرفق للأنسجة على كل منصة سيسكو نيكسوس 5500

● واجهات الطبقة الثالثة: الموانئ المرورية على واجهات منصة سيسكو نيكسوس 5500 ، واجهة افتراضية للتبديل (SVI) ، قنوات الموانئ ، واجهات فرعية ، واجهات فرعية قناة الموانئ لمجموع 4096 إدخالاً

● دعم ما يصل إلى 8000 مبدع و ما يصل إلى 16000 إدخال IPv4 و 8000 إدخال IPv6

● دعم ما يصل إلى 8000 طريق متعدد الإرسال

● دعم ما يصل إلى 8000 مجموعة IGMP

● دعم 1000 إدخال VRF

● دعم ما يصل إلى 4096 VLAN

● الـ 16 طريقًا متعددة الطرق بنفس التكلفة (ECMP)

● 1664 إدخال و 2048 إدخال قائمة مراقبة الوصول (ACL)

● بروتوكولات التوجيه: ثابتة، بروتوكول معلومات التوجيه نسخة 2 (RIPv2) ، بروتوكول التوجيه الداخلي المحسن (EIGRP) ، فتح أقصر مسار النسخة الأولى 2 (OSPFv2) ،وبروتوكول بوابة الحدود (BGP)

● بروتوكولات التوجيه IPv6: ثابتة، مفتوحة أقصر مسار الإصدار الأول 3 (OPFv3) ، بروتوكول بوابة الحدود (BGPv6) ، بروتوكول التوجيه الداخلي المحسن (EIGRPv6)

● IPv6 VRF Lite

● بروتوكول جهاز التوجيه الوشيك (HSRP) وبروتوكول إعادة التوجيه الافتراضي (VRRP)

● ACL: ACL موجهة مع خيارات الطبقة 3 و 4 لمطابقة ACL الدخول والخروج

● الإرسال المتعدد: البروتوكول المستقل الإرسال المتعدد الإصدار 2 (PIMv2) الوضع النادر، الإرسال المتعدد المحدد للمصدر (SSM) ، بروتوكول اكتشاف مصدر الإرسال المتعدد (MSDP) ، بروتوكول إدارة مجموعات الإنترنت الإصدارات 2،و 3 (IGMP v2، و v3) ، وتسجيل VLAN متعدد البث (MVR)

● إعادة توجيه المسار الافتراضي (VRF): VRF-lite (IP VPN) ؛ unicast VRF-aware؛ و BGP، OSPF، RIP، و VRF-aware multicast

● إعادة توجيه المسار العكسي (uRFP) لبرنامج Unicast مع ACL؛ أوضاع صارمة ومتساهلة

● دعم الإطار الضخم (حتى 9216 بايت)

● دعم ما يصل إلى 16 إطالة للأنسجة على كل نيكسوس 5500 مع وحدات L3

● RFC 896

● الطبقة 2 IEEE 802.1p (CoS)

● 8 طوابير أجهزة لكل منفذ

● تكوين QoS لكل ميناء

● ثقة الشركة

● تعيين CoS في الميناء

● امتثال CLI (MQC) للجودة المتكاملة - IPv4 و IPv6

● تصنيف QoS القائم على ACL (الطبقات 2 و 3 و 4)

● علامة MQC CoS

● الترتيبات الافتراضية للخروج في كل ميناء

● الترتيبات الخارجة القائمة على CoS

● طابور الأولويات الصارمة

● تخطيط الموانئ على أساس الميناء: الوزن المستمر (WRR)

● خطة التحكم في الشرطة (CoPP) - IPv4 و IPv6

● إدخال ACLs (القياسية والممتدة) على Ethernet ومنافذ Ethernet الافتراضية

● صفحة 2 ACL القياسية والممتدة: عناوين MAC ونوع البروتوكول ، إلخ.

● صفوف ACL القياسية والممتدة من الطبقة 3 إلى 4: IPv4 و IPv6 ، بروتوكول رسالة التحكم بالإنترنت (ICMP و ICMPv6) ، TCP ، بروتوكول بيانات المستخدم (UDP) ، إلخ.

● ACLs القائمة على VLAN (VACLs)

● أجهزة ACL القائمة على الموانئ (PACLs)

● أسماء لـ ACLs

● توزيع أفضل لـ ACL

● ACLs على المحطات الافتراضية (VTYs)

● تسجيل ACL على واجهة الإدارة

● بروتوكول تكوين المضيف الديناميكي (DHCP) التجسس مع الخيار 82

● فحص بروتوكول حل العناوين الديناميكي (ARP)

● حماية مصدر IP

● رلاي DHCP

● سيسكو CTS (تحميل المصادقة والسياسة من ACS)

● أمن منفذ إيثيرنت

● IPv6 RACL

● IPv6 PACL

● IPv6 VACL

● تحديث البرمجيات في الخدمة (ISSU) للطبقة 2

● مصادر كهرباء قابلة للتبديل في المجال الساخن، وحدات المروحة، ووحدات التوسع

● زيادة طاقة 1: 1

● N: 1 إضافية وحدة المروحة

● إدارة التبديل باستخدام 10/100/1000-Mbps إدارة أو منافذ وحدة التحكم

● وحدة التحكم القائمة على CLI لتوفير إدارة مفصلة خارج النطاق

● إدارة المفتاحات داخل النطاق

● مصابيح LED الموقع والمنارة على سلسلة سيسكو نيكسوس 2000

● مصابيح LED ذات محطة تحديد المواقع ومصابيح الإشارة

● مزامنة التكوين

● التزود المسبق بالوحدات

● تعديل التكوين

● إصدار Shell الآمن 2 (SSHv2)

● تيلنت

● AAA

● AAA مع RBAC

● نصف قطرها

● TACACS+

● Syslog (8 خوادم)

● تحليل حزم متضمن

● SNMPv1 و v2 و v3 (IPv4 و IPv6)

● دعم SNMP MIB المحسن

● دعم XML (NETCONF)

● مراقبة عن بعد (RMON)

● معيار التشفير المتقدم (AES) لمراقبة حركة المرور

● اسم مستخدم و كلمة مرور موحدة عبر CLI و SNMP

● بروتوكول المصادقة على مصافحة اليد من مايكروسوفت (MS-CHAP)

● الشهادات الرقمية لإدارة بين جهاز التحويل وخادم RADIUS

● بروتوكول سيسكو لاكتشاف الإصدارين 1 و 2

● RBAC

● تحليل الموانئ المتبادل (SPAN) على الواجهات المادية وقناة الموانئ و VLAN و Fibre Channel

● مكبس (ERSPAN)

● عدادات حزم الدخول والخروج لكل واجهة

● بروتوكول وقت الشبكة (NTP)

● سيسكو غولد

● اختبارات تشخيصية شاملة

● اتصل بالمنزل

● مكالمة ذكية للمنزل

● مدير نسج سيسكو

● سيسكو DCNM

● CiscoWorks حل إدارة الشبكة المحلية (LMS)

● PFC متوافق مع CEE و IEEE (دعم الإطار للفاصل حسب الأولوية)

● مسافة دعم وصلة PFC: 3000m

● بروتوكول DCBX متوافق مع CEE

● اختيار محسن للنقل المتوافق مع CEE و IEEE

● FCoE متوافقة مع معايير T11 (FC-BB-5)

● بروتوكول T11 FCoE (FIP) (FC-BB-5)

● أي منفذ إيثيرنت بـ 10 جيجابيت يمكن تكوينه كـ FCoE

● إدارة SAN منفصلة عن إدارة LAN

● FCP

● إعادة توجيه الألياف (FCF)

● أنواع منافذ قناة الألياف الصناعية القياسية: E و F و NP

● أنواع منافذ الألياف المُحسنة: VE و TE و VF

● F-port trunking

● توجيه الميناء F

● الارتباط المباشر لأهداف FCoE وFibre Channel

● ما يصل إلى 240 رصيد عازل لكل منفذ محلي لـ Fibre Channel

● ما يصل إلى 32 VSAN لكل مفتاح

● قناة منفذ قناة الألياف (SAN)

● الوضع الاصلي لـ (انتروب) 1

● الوضع الاصلي لـ (انتروب) 2

● الوضع الاصلي لـ (انتروب) 3

● وضع الإنتروب الأصلي 4

● تنسيق VSAN

● واجهة إدارة أجهزة النسيج (FDMI)

● استمرارية معرف قناة الألياف (FCID)

● خدمات أجهزة مستعارة موزعة

● التسليم حسب الطلب

● تتبع الميناء

● تكنولوجيا نيسكو N-Port Virtualization (NPV)

● إضفاء الطابع الافتراضي على هوية الموانئ (NPIV)

● خدمات النسيج: خادم الأسماء، إخطار التغيير المسجل للحالة (RSCN) ، خدمات تسجيل الدخول، وتقسيم خادم الأسماء

● خدمات الأقمشة لكل شركة

● خدمات سيسكو للأنسجة

● بروتوكول التحقق من صحة المصافحة (DH-CHAP) وبروتوكول الأمان في قناة الألياف (FC-SP)

● خدمات أجهزة مستعارة موزعة

● مصادقة FC-SP من المضيف إلى المفتاح والتحويل إلى المفتاح

● أقصر طريق للنسيج أولاً (FSPF)

● ربط الأقمشة للفايبر كانال

● تقسيم المناطق القياسي

● أمن الميناء

● النطاق والمنفذ

● تقسيم المناطق بشكل أفضل

● قنوات منفذ SAN

● تحليل نسيج سيسكو

● طريق تعقب قناة الألياف

● قناة الألياف

● تحديد الأخطاء عن طريق قناة الألياف

● دعم Cisco Fabric Manager

● مواصفات مبادرة إدارة التخزين

● التشغيل من SAN عبر VPC / EVPC

● SNMPv2-SMI

● سيسكو-إس إم آي

● SNMPv2-TM

● SNMPv2-TC

● IANA-ADDRESS-FAMILY-NUMBERS-MIB

● IANAifType-MIB

● IANAiprouteprotocol-MIB

● HCNUM-TC

● سيسكو - تي سي

● SNMPv2-MIB

● SNMP-COMMUNITY-MIB

● SNMP-FRAMEWORK-MIB

● SNMP-NOTIFICATION-MIB

● SNMP-TARGET-MIB

● SNMP-USER-BASED-SM-MIB

● SNMP-VIEW-BASED-ACM-MIB

● CISCO-SNMP-VACM-EXT-MIB

● UDP-MIB

● TCP-MIB

● OSPF-MIB

● BGP4-MIB

● CISCO-HSRP-MIB

● سيسكو ست تي سي

● سيسكو - إف سي - إف إي - إم آي بي

● CISCO-FCSP-MIB

● سيسكو-بورت-تراك-ميب

● CISCO-PSM-MIB

● سيسكو اف سي سبان ميب

● سيسكو-بورت-كانال-ميب

● سيسكو-RSCN-MIB

● سيسكو-NS-MIB

● سيسكو - إف سي إس - ميب

● سيسكو دي إم إم آي بي

● FIBRE-CHANNEL-FE-MIB

● سيسكو - إف سي - روت - ميب

● سيسكو - إف إس بي إف - ميب

● CISCO-ZS-MIB

● CISCO-ZS-EXT-MIB

● سيسكو-فسان-ميب

● سيسكو - سي اف اس - ميب

● سيسكو-فسي بي إن جي-إم آي بي

● سيسكو- ايفكتراسروت- ميب

● سيسكو-فديمي-ميب

● سيسكو-إف سي-ديفيس-ألياس-ميب

● سيسكو-WWNMGR-MIB

● FCMGMT-MIB

● CISCO-VEDM-MIB

● سيسكو-فكو-ميب

● CISCO-VLAN-MEMBERSHIP-MIB

● سيسكو-الواجهة الافتراضية-MIB

● الكيان-MIB

● IF-MIB

● CISCO-ENTITY-EXT-MIB

● CISCO-ENTITY-FRU-CONTROL-MIB

● CISCO-ENTITY-SENSOR-MIB

● سيسكو فلاش ميب

● سيسكو-سيستم-ميب

● CISCO-SYSTEM-EXT-MIB

● CISCO-IP-IF-MIB

● CISCO-IF-EXTENSION-MIB

● CISCO-SERVER-INTERFACE-MIB

● سيسكو-إن تي بي-إم آي بي

● سيسكو-آيماج-ميب

● سيسكو-اميج-تشيك-ميب

● سيسكو إمجايج أوبجريد إم آي بي

● CISCO-CONFIG-COPY-MIB

● CISCO-ENTITY-VENDORTYPE-OID-MIB

● سيسكو بريدج-ميب

● DIFFSERV-DSCP-TC

● إخطار-LOG-MIB

● DIFFSERV-MIB

● سيسكو-كالهيوم-ميب

● سيسكو-سيسلوج-إكست-ميب

● CISCO-PROCESS-MIB

● RMON- MIB

● سيسكو رمون كونفيغ ميب

● CISCO-HC-ALARM-MIB

● سيسكو-أيه أي-سيرفر-ميب

● CISCO-AAA-SERVER-EXT-MIB

● سيسكو-أدوار مشتركة-MIB

● سيسكو-كومون-مجي ام تي-ميب

● سيسكو-راديوس-ميب

● سيسكو-سيكور-شيل-ميب

● TCP/IP MIBs

● INET-ADDRESS-MIB

● TCP-MIB

● سيسكو-تي سي بي-إم آي بي

● UDP-MIB

● IP-MIB

● CISCO-IP-PROTOCOL-FILTER-MIB

● CISCO-DNS-CLIENT-MIB

● سيسكو-بورتسيكوريتي- MIB

● START-MIB

● CISCO-LICENSE-MGR-MIB

● سيسكو-فيتور-تحكم-ميب

● سيسكو-سي دي بي-إم آي بي

● CISCO-RF-MIB

● سيسكو إيثيرنت فابريك إكستندر ميب

● سيسكو بريدج-ميب

● IEEE 802.1D: بروتوكول الشجرة الممتدة

● IEEE 802.1p: تحديد أولويات CoS

● IEEE 802.1Q: علامات VLAN

● IEEE 802.1Qaz: تحسين اختيار الإرسال

● IEEE 802.1Qbb: توقف حسب الأولوية

● IEEE 802.1s: العديد من حالات VLAN لبروتوكول شجرة التفاصيل

● IEEE 802.1w: إعادة تكوين سريع لبروتوكول شجرة التفاصيل

● إيه إي إي 802.3: إيثيرنت

● IEEE 802.3ad: LACP مع مؤقتات سريعة

● IEEE 802.3ae: 10 جيجابيت إثنتران

● دعم SFF 8431 SFP + CX1

● RMON

● الـ IEEE 1588 - 2008: بروتوكول الوقت الدقيق

● FC-PH، الإصدار 4.3 (ANSI/INCITS 230-1994)

● FC-PH، التعديل 1 (ANSI/INCITS 230-1994/AM1 1996)

● FC-PH، التعديل 2 (ANSI/INCITS 230-1994/AM2-1999)

● FC-PH-2، الإصدار 7.4 (ANSI/INCITS 297-1997)

● FC-PH-3، الإصدار 9.4 (ANSI/INCITS 303-1998)

● FC-PI، الإصدار 13 (ANSI/INCITS 352-2002)

● FC-PI-2، الإصدار 10 (ANSI/INCITS 404-2006)

● FC-PI-4، المراجعة 7.0

● FC-FS، الإصدار 1.9 (ANSI/INCITS 373-2003)

● FC-FS-2، الإصدار 0.91

● FC-LS، الإصدار 1.2

● FC-SW-2، الإصدار 5.3 (ANSI/INCITS 355-2001)

● FC-SW-3، الإصدار 6.6 (ANSI/INCITS 384-2004)

● FC-GS-3، الإصدار 7.01 (ANSI/INCITS 348-2001)

● FC-GS-4، الإصدار 7.91 (ANSI/INCITS 387-2004)

● FC-BB-5، الإصدار 2.0 لـ FCoE

● FCP، الإصدار 12 (ANSI/INCITS 269-1996)

● FCP-2، المراجعة 8 (ANSI/INCITS 350-2003)

● FCP-3، الإصدار الرابع (ANSI/INCITS 416-2006)

● FC-MI، الإصدار 1.92 (INCITS TR-30-2002، باستثناء الموانئ FL والفئة 2)

● FC-MI-2، الإصدار 2.6 (INCITS TR-39-2005، باستثناء منافذ FL والفئة 2)

● FC-SP، الإصدار 1.6

● FC-DA، Revision 3.1 (INCITS TR-36-2004، باستثناء الموانئ FL، SB والموانئ والفئة 2)

● فئة الخدمة: الفئة الثالثة، الفئة الف

● أنواع منافذ قناة الألياف الصناعية القياسية: E و F

● أنواع منافذ الألياف الصناعية المحسنة: SD و TE

منصة سيسكو نيكسوس 5500 تدعم كابلات Twinax النحاسية SFP + من 10 جيجابيت إيثيرنت لمسافات قصيرة ونظرية SFP + (10GBASE-SR ، 10GBASE-LR ، 10GBASE-ER ،GLC-ZX-SM و Cisco Nexus 2000 Series Fabric Extender Transceiver [FET-10G]) لمسافات أطوليحتوي SFP + على العديد من المزايا مقارنة بخيارات الاتصال الأخرى لـ 10 جيجابيت إثنتر:

● 10 جيجابيتات صغيرة من شبكة إيثرنت

● التشغيل البصري مع أنواع واجهة XENPAK و X2 و XFP

● استهلاك طاقة منخفض

● جهاز قابل للتبادل الساخن

● تساند منتجات منصة سيسكو نيكسوس 5500 SFP + متوافقة مع قناة الألياف 8Gbps لخيارات اتصال قناة الألياف الأصلية. 8-Gbps Fibre Channel-compatible short-reach and 10-km long-reach SFP transceiver modules operate at 8/4/2 Gbps and are supported in the 8‑Gbps-capable native Fibre Channel ports on expansion modules and unified ports
