تفاصيل المنتج:
|
| الاسم: | WS C3560CX 8TC S | مجموعة الميزات: | قاعدة IP |
|---|---|---|---|
| الموانئ: | 8 × 10/100/1000 جيجابيت إثنتر | واجهات الإرسال: | 2 × 1 جيجا نحاس بالإضافة إلى 2 × 1 جيجا SFP |
| الضمان: | سنة واحدة | البحرية: | دي إتش إل وفيديكس |
| عرض النطاق الترددي لإعادة التوجيه: | 16 جيجابت في الثانية | الرامات " الذاكرة العشوائية في الهواتف والحواسيب ": | 512 ميجا بايت |
| الدفع: | TT / باي بال | ||
| إبراز: | 8 منفذ مفاتيح المدمجة,سيسكو كاتاليست 8 منفذ مفاتيح المدمجة |
||
تتكون سلسلة Cisco Catalyst 3560-CX WS-3560CX-8TC-S Gigabit Ethernet managed switches من 8 منافذ Gigabit Ethernet ، و 2 Gigabit Ethernet RJ-45 uplinks و 2 x SFP uplinks.

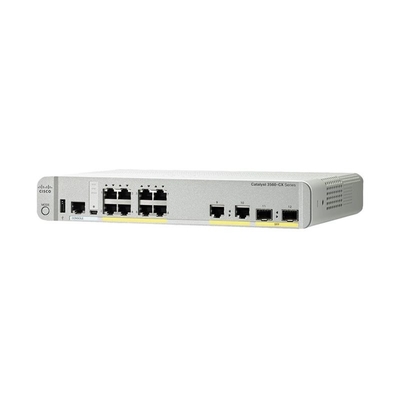

يظهر الشكل 1 مظهر WS-C3560CX-8TC-S.
الجدول 1 يظهر المواصفات السريعة.
| رمز المنتج | WS-3560CX-8TC-S |
| مجموعة الميزات | قاعدة IP |
| واجهات الرابط العلوي | 2 × 1G النحاس + 2 × 1G SFP |
| الموانئ | 8 × 10/100/1000 جيجابيت إثنتر |
| عرض النطاق الترددي | 16 جيجابايت في الثانية |
| عرض النطاق الترددي للتبديل (قدرة مزدوجة كاملة) | 32 جيجابايت في الثانية |
| ذاكرة الوصول | 512 ميجا بايت |
| ذاكرة فلاش | 128 ميجابايت |
| الأبعاد | 4.44 × 26.9 × 21.3 سم |
الشكل 2 يظهر اللوحة الأمامية WS-C3560CX-8TC-S.
ملاحظة:
| ① | زر الوضع | ⑤ | 8 × 10/100/1000 منفذ |
| ② | منفذ USB من النوع A | ⑥ | 2 × 1G من النحاس |
| ③ | RJ-45 منفذ وحدة التحكم | ⑦ | فتحات وحدات SFP |
| ④ | منفذ USB من النوع B (الوحدة) | ⑧ | مصابيح LED |
· مصابيح LED التبديلية تشمل SYST و STAT و SPEED و Console LED.
يوضح الجدول 2 وصف الثلاث مصابيح.
| مصباح LED | لون / وضع الميناء | الوصف |
|
SYST (نظام LED) |
أطفئ | النظام ليس يعمل |
| أخضر | النظام يعمل بشكل طبيعي | |
| اللون: | النظام يتلقى الطاقة لكنه لا يعمل بشكل صحيح | |
| ستات | حالة الميناء | حالة الميناء هذا هو الوضع الافتراضي |
| السرعة | سرعة الميناء | سرعة تشغيل الميناء: 10، 100، أو 1000 ميجابايت في الثانية. |
إشارات LED في وحدة التحكم تظهر ميناء وحدة التحكم المستخدم.
إذا قمت بتوصيل كابل إلى منفذ وحدة التحكم، يستخدم المفتاح تلقائيًا هذا المنفذ للتواصل مع وحدة التحكم. إذا قمت بتوصيل كابلين من أجهزة التحكم، فإن منفذ وحدة التحكم USB-mini له الأولوية.
يوضح الجدول 3 وصف LED Console.
| مصباح LED | اللون | الوصف |
| منفذ RJ-45 | أخضر |
منفذ وحدة التحكم RJ-45 نشط. محطة "يو إس بي ميني كونسول" لم تعمل |
| أطفئ |
الميناء غير نشط منفذ وحدة التحكم المصغرة يعمل |
|
| منفذ وحدة التحكم USB-mini | أخضر |
منفذ وحدة التحكم المصغرة يعمل لم يتم تشغيل إشارة RJ-45 |
| أطفئ |
الميناء غير نشط منفذ وحدة التحكم RJ-45 نشط. |
يظهر الجدول 4 بعض الكابلات الموصى بها.
| النماذج | الوصف |
| كاب-كونسول-USB | كابل Cisco CAB-CONSOLE-USB Console 6 قدم مع USB Type A و mini-B |
| كاب-كونسول-RJ45 | سيسكو CAB-CONSOLE-RJ45 كابل وحدة التحكم 6ft مع RJ45 و DB9F |
| النماذج | WS-3560CX-8TC-S | WS-3560CX-8PC-S |
| الروابط العليا | 2 × 1G النحاس + 2 × 1G SFP | 2 × 1G النحاس + 2 × 1G SFP |
| الموانئ | 8 × 10/100/1000 جيجابيت إثنتر | 8 × 10/100/1000 جيجابيت إثنتر |
| مجموعة الميزات | قاعدة IP | قاعدة IP |
|
(PoE) منافذ الخروج |
لا | 8 PoE + |
| طاقة POE المتاحة | لا | 240 واط |
