تفاصيل المنتج:
|
| Model: | N9K-C9316D-GX | Description: | Nexus 9316D Spine switch with 16p 400/100G QSFP-DD |
|---|---|---|---|
| Switching Capacity: | 25.6 Tbps | Forwarding Rate: | 9.5 Bpps |
| Management ports: | 2 (1 x 10/100/1000BASE-T and 1 x 1-Gbps SFP+)2 (1 x 10/100/1000BASE-T and 1 x 1-Gbps SFP+) | Layer: | 3 |
| Manageable: | yes | Stackable: | yes |
| Rack Unit: | / | ||
| إبراز: | (سيسكو نيكسوس 9316 دي) مفتاح العمود الفقري,مبدل 400G QSFP-DD,مبدل إيثرنت عالي السرعة بـ 16 منفذًا,400G QSFP-DD switch,16-port high-speed Ethernet switch |
||
N9K-C9316D-GX هو مفتاح Cisco Nexus 9316D Spine مع 16 منفذًا 400/100G QSFP-DD. استنادًا إلى تقنية Cisco® Cloud Scale، فإن مفاتيح Cisco Nexus® 9300-GX هي الجيل التالي من مفاتيح سلسلة Cisco Nexus 9000 الثابتة. تقدم المنصة واجهة بصرية متوافقة تمامًا مع الإصدارات السابقة 400G Quad Small Form-Factor Pluggable – Double Density (QSFP-DD) لترحيل أقمشة مراكز البيانات الحالية بشفافية من سرعات 40 جيجابت في الثانية و 100 جيجابت في الثانية إلى 400 جيجابت في الثانية. توفر المنصة حماية للاستثمار للعملاء، مما يوفر قابلية توسع عالية المرونة من الطبقة 2 والطبقة 3، والأداء لتلبية الاحتياجات المتغيرة لمراكز البيانات الافتراضية وبيئات السحابة الآلية.
توفر Cisco وضعين للتشغيل لمفاتيح سلسلة Cisco Nexus 9000. يمكن للمؤسسات نشر Cisco Application Centric Infrastructure (Cisco ACI™) أو بيئات مفاتيح Cisco Nexus (وضع Cisco NX-OS). يعد حل Cisco ACI عبارة عن بنية شاملة تعتمد على النية مع التشغيل الآلي المركزي وملفات تعريف التطبيقات المستندة إلى السياسات. يوفر شبكة نقل قوية لأعباء العمل الديناميكية ويتم بناؤه على نسيج شبكة يجمع بين البروتوكولات التي تم اختبارها عبر الزمن مع الابتكارات الجديدة لإنشاء بنية مرنة وقابلة للتطوير ومرنة للغاية من روابط النطاق الترددي العالي وزمن الوصول المنخفض. توفر هذه البنية شبكة يمكنها دعم بيئات مراكز البيانات الأكثر تطلبًا ومرونة.

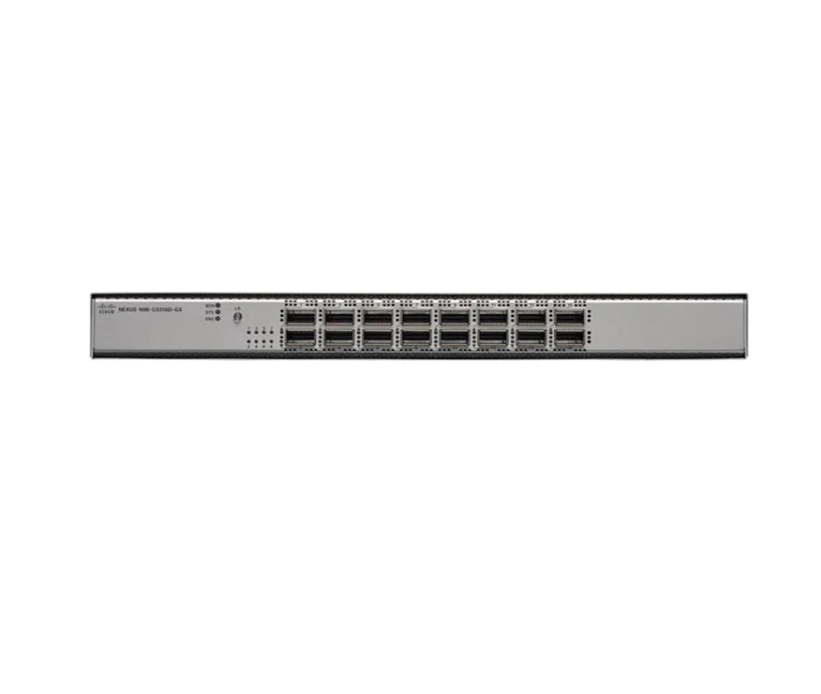

يوضح الشكل 1 مفتاح Cisco Nexus 9316D.
يوضح الجدول 1 المواصفات السريعة.
| رقم تعريف المنتج (SKU) | N9K-C9316D-GX |
| المنافذ | 16 × 400/100/40 جيجابت في الثانية منافذ QSFP-DD |
| ذاكرة النظام | 16 جيجابايت NX-OS، 24 جيجابايت ACI |
| قرص الحالة الصلبة (SSD) | 128 جيجابايت |
| USB | منفذ واحد |
| منافذ وحدة التحكم التسلسلية RS-232 | 1 |
| منافذ الإدارة | 2 (1 × 10/100/1000BASE-T و 1 × 1 جيجابت في الثانية SFP+) |
| وحدة المعالجة المركزية Broadwell-DE | 4 نوى |
| الأبعاد (الارتفاع × العرض × العمق) | 3.38 × 17.37 × 22.27 بوصة (8.59 × 44.13 × 56.58 سم) |
نظرة عامة على Cisco ACI
Cisco ACI هو حل شبكات معرف بالبرمجيات (SDN) رائد في الصناعة وآمن ومفتوح وشامل. إنه يبسط ويحسن ويسرع بشكل جذري نشر البنية التحتية والحوكمة ويسرع دورة حياة نشر التطبيقات. يوفر Cisco ACI التشغيل الآلي المستند إلى السياسات من خلال طبقة أساسية وتراكب متكامل، وهو غير مرتبط بمراقب الأجهزة الافتراضية؛ ويمتد التشغيل الآلي للسياسات إلى أي عبء عمل، بما في ذلك الأجهزة الافتراضية والخوادم المادية ذات المعدن العاري والحاويات.
يوفر Cisco ACI إطار عمل شبكات قائم على النية لتمكين المرونة في مركز البيانات. إنه يلتقط نية العمل والمستخدم عالية المستوى في شكل سياسة ويترجم هذه النية إلى بناء الشبكة الضروري لتوفير الشبكة والأمان وخدمات البنية التحتية ديناميكيًا. يستخدم نهجًا شاملاً قائمًا على الأنظمة، مع تكامل وثيق بين الأجهزة والبرامج والعناصر المادية والافتراضية، ونموذج نظام بيئي مفتوح، وابتكار Cisco custom لتمكين قيمة تجارية فريدة لمراكز البيانات الحديثة. يستخدم هذا النهج الفريد نموذج تشغيل مشتركًا قائمًا على السياسات عبر الشبكة، مما يقلل بشكل كبير من التكلفة والتعقيد في تشغيل شبكتك.
Cisco “ACI Anywhere” هو حل شامل: بنية واحدة، باستخدام أي مراقب أجهزة افتراضية، لأي عبء عمل، في أي موقع، وفي أي سحابة. تقدم Cisco “ACI Anywhere” مجموعة من الإمكانات التي تتيح اتصالاً سلسًا بين مركز بيانات محلي ومراكز بيانات عن بعد صغيرة الحجم ومراكز بيانات متعددة موزعة جغرافيًا ضمن أداة تنسيق سياسات واحدة. في المستقبل، ستتوسع هذه الإمكانات لتشمل السحابة العامة أيضًا.
يوضح الشكل 2 كتل البناء المعمارية لـ Cisco ACI.
تقدم سلسلة Cisco Nexus GX أيضًا دعمًا لوظائف العمود الفقري والورقة ACI أحادية الشريحة لتمكين العملاء من استخدام جهاز سلسلة GX معين، إما في نشر عمود ACI أو ورقة ACI لعمليات النشر المرنة بالكامل.
يوضح الجدول 2 دعم ACI.
| العنصر | N9K-C9316D-GX | N9K-C93600CD-GX |
| عمود ACI | نعم | مستقبل |
| ورقة ACI | مستقبل | نعم |
يوضح الجدول 3 الملحقات الموصى بها.
| رقم القطعة | وصف المنتج |
| خيارات المروحة | |
| NXA-FAN-35CFM-PI | مروحة Nexus، Nexus 2000، 3000، 9000 مروحة واحدة، 35CFM، تدفق هواء السحب من جانب المنفذ |
| NXA-FAN-35CFM-PE | مروحة Nexus، Nexus 2000، 3000، 9000 مروحة واحدة، 35CFM، تدفق هواء العادم من جانب المنفذ |
| خيارات مزود الطاقة | |
| NXA-PAC-1100W-PI2 | قطع غيار Nexus AC 1100W PSU - سحب من جانب المنفذ |
| NXA-PAC-1100W-PE2 | قطع غيار Nexus AC 1100W PSU - عادم من جانب المنفذ |
| NXA-PDC-1100W-PI | Nexus 1100W Platinum DC PS، سحب من جانب المنفذ |
| NXA-PDC-1100W-PE | Nexus 1100W Platinum DC PS، عادم من جانب المنفذ |
| NXA-PHV-1100W-PI | Nexus 1100W Platinum HV-AC-DC PS، سحب من جانب المنفذ |
| NXA-PHV-1100W-PE | Nexus 1100W Platinum HV-AC-DC PS، عادم من جانب المنفذ |
| ملحقات | |
| N9K-C9300-RMK | طقم تثبيت الرف الثابت Nexus 9000 |
| N9K-C9300-ACK | طقم ملحقات Nexus 9000 الثابت |
يوضح الجدول 4 المقارنة.
| الجهاز | N9K-C9316D-GX | N9K-C93600CD-GX |
| المنافذ |
|
|
| مادي |
|
|
| مخزن الحزم |
|
|
مواصفات N9K-C9316D-GX |
|
| المنافذ | ● 16 × 400/100/40 جيجابت في الثانية منافذ QSFP-DD |
| مادي |
● ذاكرة النظام: 16 جيجابايت NX-OS، 24 جيجابايت ACI ● قرص الحالة الصلبة (SSD): 128 جيجابايت ● USB: منفذ واحد ● منافذ وحدة التحكم التسلسلية RS-232: 1 ● منافذ الإدارة: 2 (1 × 10/100/1000BASE-T و 1 × 1 جيجابت في الثانية SFP+) ● وحدة المعالجة المركزية Broadwell-DE: 4 نوى ● الأبعاد (الارتفاع × العرض × العمق): 3.38 × 17.37 × 22.27 بوصة (8.59 × 44.13 × 56.58 سم) |
| مخزن الحزم | ● 80 ميجابايت مخزن مركزي |
| التبريد |
● المراوح: NXA-FAN-35CFM-PI و NXA-FAN-35CFM-PE ● 5+1 تكرار ● اتجاه تدفق الهواء من جانب المنفذ أو من جانب العادم ● قابلة للتبديل السريع: نعم |
| الطاقة |
● التيار المتردد: ◦ 1100 واط (W) مزودات طاقة التيار المتردد (حتى 2) ◦ 1+1 تكرار ◦ مزودات طاقة مصنفة بدرجة 80 Plus Platinum بكفاءة 90٪ أو أكثر (تحميل من 20 إلى 100٪) ◦ التردد: 50 إلى 60 هرتز (تيار متردد) ◦ الامتثال لـ RoHS: نعم ◦ قابلة للتبديل السريع: نعم ◦ خيارات السحب من جانب المنفذ أو العادم من جانب المنفذ ◦ الطاقة النموذجية: 650 واط (تيار متردد) ● التيار المستمر: ◦ 1100 واط (W) مزودات طاقة التيار المستمر (حتى 2) ◦ 1+1 تكرار ◦ مزودات طاقة مصنفة بدرجة 80 Plus Platinum بكفاءة 90٪ أو أكثر (تحميل من 20 إلى 100٪) ● التيار المتردد/التيار المستمر عالي الجهد ◦ الطاقة: 1200 واط تيار متردد، 930 واط تيار مستمر، أو 1200 واط HVAC/HVDC ◦ جهد الإدخال: 100 إلى 240 فولت * تيار متردد أو –40 إلى –72 فولت تيار مستمر (الحد الأدنى والحد الأقصى)، –48 إلى –60 فولت تيار مستمر (اسمي) |
| البيئة |
● درجة حرارة التشغيل: 32 إلى 104 درجة فهرنهايت (0 إلى 40 درجة مئوية) ● درجة حرارة عدم التشغيل (التخزين): -40 إلى 158 درجة فهرنهايت ● (-40 إلى 70 درجة مئوية) ● الرطوبة: 5 إلى 85٪ (غير متكثفة) ● الارتفاع: 0 إلى 13123 قدمًا (0 إلى 4000 متر) |
| الحد الأقصى لعدد مسارات IPv4 Longest Prefix Match (LPM) | 896000 |
| الحد الأقصى لعدد إدخالات مضيف IPv4 | 896000 |
| الحد الأقصى لعدد إدخالات عنوان MAC | 256000 |
| الحد الأقصى لعدد مسارات البث المتعدد | 32000 |
| عدد مجموعات التنصت على بروتوكول إدارة البوابة الداخلية (IGMP) |
الشحن: 8000 الحد الأقصى: 32000 |
| الحد الأقصى لعدد إدخالات قائمة التحكم في الوصول (ACL) |
لكل شريحة من محرك إعادة التوجيه: ● 5000 دخول ● 2000 خروج ● الحد الأقصى: 20000 دخول، 8000 خروج |
| الحد الأقصى لعدد شبكات VLAN | 3967 |
| عدد مثيلات توجيه وإعادة توجيه افتراضية (VRF) |
الشحن: 1000 الحد الأقصى: 16000 |
| الحد الأقصى لعدد مسارات ECMP | 64 |
| الحد الأقصى لعدد قنوات المنفذ | 512 |
| الحد الأقصى لعدد الروابط في قناة المنفذ | 32 |
| عدد جلسات SPAN النشطة | 4 |
| الحد الأقصى لعدد شبكات VLAN في مثيلات Rapid per-VLAN Spanning Tree (RPVST) | 3967 |
| الحد الأقصى لعدد مجموعات بروتوكول جهاز التوجيه الاحتياطي الساخن (HSRP) | 490 |
| الحد الأقصى لعدد مثيلات Multiple Spanning Tree (MST) | 64 |
| حجم جدول التدفق المستخدم لمنصة Cisco Tetration Analytics | 64000 |
| عدد إدخالات ترجمة عنوان الشبكة (NAT) | 1023 |
| الامتثال التنظيمي | يجب أن تتوافق المنتجات مع علامات CE وفقًا للتوجيهات 2004/108/EC و 2006/95/EC. |
| السلامة |
● UL 60950-1 الإصدار الثاني ● CAN/CSA-C22.2 رقم 60950-1 الإصدار الثاني ● EN 60950-1 الإصدار الثاني ● IEC 60950-1 الإصدار الثاني ● AS/NZS 60950-1 ● GB4943 |
| EMC: الانبعاثات |
● 47CFR الجزء 15 (CFR 47) الفئة أ ● AS/NZS CISPR22 الفئة أ ● CISPR22 الفئة أ ● EN55022 الفئة أ ● ICES003 الفئة أ ● VCCI الفئة أ ● EN61000-3-2 ● EN61000-3-3 ● KN22 الفئة أ ● CNS13438 الفئة أ ملاحظة: يجتاز Cisco Nexus N9K-C9364C معايير انبعاثات EMC المشعة في جميع التكوينات، مع الاستثناء الوحيد إذا تم استخدام أكثر من 40 بصريات قابلة للتوصيل من رقم الجزء Cisco 10-3142-02 (أو 10-3142-01). |
| EMC: الحصانة |
● EN55024 ● CISPR24 ● EN300386 ● سلسلة KN 61000-4 |
| RoHS | المنتج متوافق مع RoHS-6 مع استثناءات لكرات Ball Grid-Array (BGA) الرصاص والموصلات ذات الضغط المناسب. |
