تفاصيل المنتج:
|
| اسم المنتج: | جهاز الإرسال والاستقبال البصري SFP | رقم الجزء: | QSFP28-100G-SR4 |
|---|---|---|---|
| شحنة: | دي إتش إل | حالة: | جديد |
| مهلة: | 2-3 أيام | ضمان: | 1 سنة |
| الكلمات الرئيسية: | QSFP28-100G-SR4 | ||
| إبراز: | جهاز إرسال واستقبال Huawei QSFP28 100G SR4,جهاز استقبال بصري 100G مع رابط MPO,وحدة Huawei 850nm 100m SFP |
||

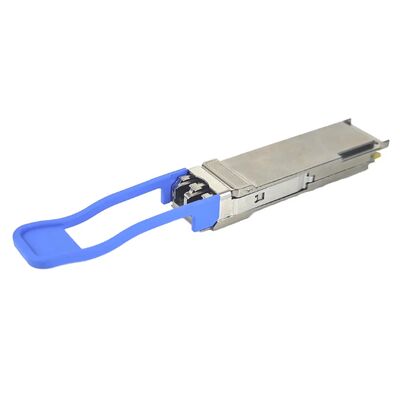

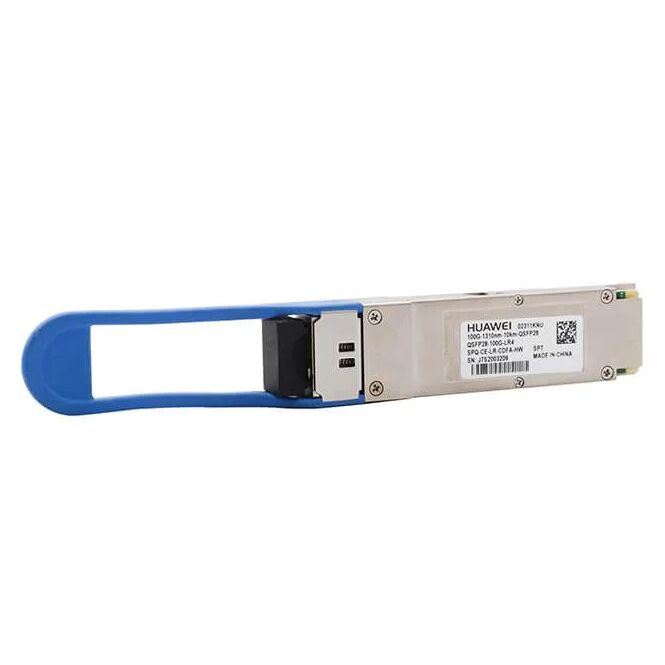

Huawei Compatible QSFP28-100G-SR4 هو وحدة ناقل بصري عالي الأداء يمكن توصيله بالشاشة الساخنة مصممة لنقل البيانات قصيرة المدى في شبكات 100 جيجابيت إثنتر (100GbE) ،مجموعات الحوسبة عالية الأداء، ومراكز البيانات للمؤسسات. تعمل على طول موجة اسمي 850nm عبر الألياف متعددة الأوضاع (MMF) ،توفر هذه الوحدة مسافة نقل موثوقة تصل إلى 70 مترًا باستخدام ألياف OM3 أو تصل إلى 100 متر باستخدام بنية تحتية OM4/OM5.
مجهز مع واجهة MPO-12 الذكور المتصلة بصريًا ومراقبة بصرية رقمية متكاملة (DOM / DDM) ، يوفر جهاز الاستقبال هذا توافقًا سلسًا مع مفاتيح Huawei ، وموجهات ،وبطاقات واجهة الشبكة (NICs)يوفر كثافة عالية واستهلاك طاقة منخفض (عادة أقل من 2.5 واط) ، وموثوقية صلبة للاتصالات البصرية الحديثة.

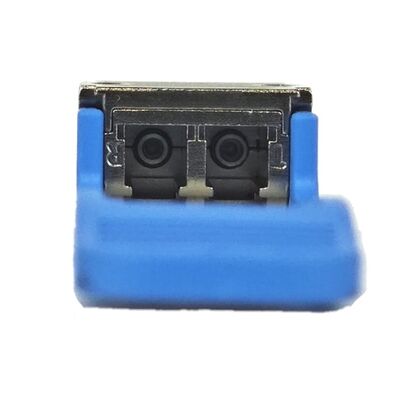

يظهر الشكل 1 اللوحة الأمامية من QSFP28-100G-SR4.
يمثل QSFP28-100G-SR4 المتوافق مع Huawei قمة هندسة الارتباط البصري قصير المدى عالية الكثافة.يشير مصطلح QSFP28 (Quad Small Form-factor Pluggable 28) إلى عامل الشكل الموحد في الصناعة المحسّن لمعدلات بيانات 100Gيشير تسمية SR4 إلى بنية "المدى القصير" التي تستخدم 4 قنوات إرسال واستقبال مستقلة (الممرات).
بدلاً من توجيه البيانات عبر خيط ألياف واحد، تقوم هذه الوحدة بتقسيم التدفق الإجمالي 100 جيجابت في الثانية إلى أربعة خطوط منفصلة، كل منها تعمل بمعدل خط 25.78125 جيجابايت في الثانية باستخدام تعديل NRZ (غير العودة إلى الصفر)تتطلب الواجهة مرفق MPO / MTP من 12 ألياف (على وجه التحديد باستخدام 4 خطوط للإرسال ، 4 خطوط لاستقبال ، وترك المركز 4 ألياف غير مستخدمة) ،مما يجعلها الخيار النهائي للأجهزة للهجرة من الشبكات المحلية من الهياكل القديمة 10G/40G إلى أنابيب 100G عالية السعة.
A primary barrier when deploying third-party optical modules is software locking or strict hardware validation protocols inside enterprise operating systems like Huawei VRP (Versatile Routing Platform)ناقلاتنا المتوافقة مع هواوي تخضع للتحقق الدقيق من الأجهزة و التخصص في الترميز الداخلي لـ EEPROM
عندما يتم إدخالها في مفاتيح متطورة مثل سلسلة هواوي CloudEngine، يدرك النظام المضيف الموديل على الفور، يقرأ جداول المعايير الداخلية دون عيب،ويملأ أوامر واجهة قياسية دون تشغيل تحذيرات "مستقبل غير مدعوم" أو حالات إغلاق منفذ واجهة.
الإدارة الحرارية هي مقياس مهم لتكاليف التشغيل للبنية التحتية لمراكز البيانات على نطاق واسع.تم تصميم بنية QSFP28-100G-SR4 حول صفائح VCSEL عالية الكفاءة 850nm (الليزر المنبعث من السطح العمودي) ومجموعات رقائق الكشف الضوئي PIN المتخصصةهذا يسمح للمستقبل للعمل في ظل غلاف الطاقة المثلى للغاية، والحفاظ على استهلاك الطاقة النموذجي أقل من 2.5 واط في جميع أنحاء نطاق الحرارة التشغيلية،تترجم مباشرة إلى انخفاض التكاليف العامة للتبريد وانخفاض النفقات التشغيلية الكهربائية (OpEx).
يحتاج صيانة الشبكة في الوقت الحقيقي إلى رؤية دقيقة في متغيرات الطبقة الفيزيائية البصرية.تتضمن هذه الوحدة إمدادات بيانات DOM القياسية (الرصد الضوئي الرقمي) متوافقة مع اتفاقيات الصناعة SFF-8636يمكن لفنيي الشبكة مراقبة التشخيصات الحرجة في الوقت الحقيقي مباشرة عن طريق CLI التبديل ، بما في ذلك:
مستويات الطاقة في كل قناة
مقاييس حساسية الطاقة البصرية (Rx) لكل قناة
درجة حرارة تشغيل الوحدة الداخلية
توزيعات تيار التحيز الليزر
تتبع الجهد في الوقت الحقيقي
لإنشاء اتصال رابط بصري خال من الأخطاء عبر صفوف الشبكة الخاصة بك، من الضروري مطابقة جهاز الاستقبال مع مواصفات الكابلات الصناعية الصحيحة:
رابط MPO-12: يحتوي جهاز الاستقبال على وعاء بصري MPO-12 ذكر داخلي يحتوي على دبوس محاذاة.يجب أن ينتهي كابل التصحيح بالألياف في موصل MPO-12 / MTP-12 الإناث (بدون دبوس).
الصفوف الزجاجية الصناعية والمسافة:
نشر OM3 Multimode Fiber (MMF) لتحقيق مسافات نقل 100G موثوقة تصل إلى 70 مترًا.
نشر OM4 أو OM5 الألياف متعددة الأوضاع (MMF) لفتح قدرات كاملة التشغيلية الوصول إلى 100 متر.
القطبية البصرية:تتطلب عمليات نشر البصريات الموازية القياسية 100G كابلات قطبية MPO من النوع B لربط بوابات الإرسال (Tx) من Switch A بشكل صحيح مع بوابات الاستقبال (Rx) المقابلة من Switch B.
توجيه وحدة QSFP28 بعناية بحيث يتماشى مفتاح محاذاة الشريط المدمج مع فتحة التوجيه المادي لميناء التبديل Huawei المضيف.
انزلي جهاز الاستقبال برفق إلى الميناء المفتوح حتى تسمعين صوت "نقر" ميكانيكي، مما يشير إلى أن الوحدة مغلقة في قفص الطائرة الخلفية بأمان.
قم بإزالة غطاء الغبار المطاطي الواقي من كل من النافذة البصرية للمستقبل والكابل الإناث MPO-12. فحص وجه نهاية الألياف بمجال الألياف وتنظيفها إذا لزم الأمر.
قم بمواءمة مفتاح رابط MPO الإناث مع فتحة جهاز الاستقبال وإدخالها بقوة.يجب أن يتحول مؤشر الرابط LED على مفتاح المضيف إلى الأخضر الصلب في غضون لحظات بمجرد الانتهاء من المصافحة البصرية.
| معايير المواصفات | القيم الهندسية التفصيلية |
| عامل الشكل | QSFP28 (مكون شكل صغير رباعي قابلة للتوصيل 28) |
| تطابق معدل البيانات | 103.125 جيجابايت في الثانية الإجمالية (4 × 25.78 جيجابايت في الثانية الإجمالية NRZ) |
| طيف الطول الموجي | المركز الاسمي 850 nm |
| نوع جهاز الإرسال البصري | 850nm مجموعة VCSEL |
| نوع المستقبل البصري | مجموعة كشف صور PIN |
| أقصى نطاق للألياف | 70 متر فوق OM3 MMF / 100 متر فوق OM4 أو OM5 MMF |
| منفذ المرفق البصري | MPO-12 الذكور (متوافق مع MTP-12، 12-ألياف) |
| كابل متوسط | ألياف متعددة الأوضاع (MMF) |
| قوة Tx البصرية (على مسار واحد) | -8.4 dBm إلى +2.4 dBm |
| حساسية جهاز الاستقبال Rx (في كل مسار) | أقل من -10.3 dBm (BER 5E-5) |
| سقف الحمل الزائد للمستقبل | +2.4 ديسيبل متري |
| تشغيل الكهرباء | سكة حديد طاقة قياسية 3.3 فولت |
| أقصى استهلاك للطاقة | أقل من 2.5 واط الحد الأقصى لحمل التشغيل |
| التشخيص الرقمي | متكاملة بالكامل (متوافقة مع SFF-8636) |
| نطاق درجة حرارة العمل | 0°C إلى 70°C (32°F إلى 158°F) الصف التجاري |
| البروتوكولات والامتثال | QSFP28 MSA ، IEEE 802.3bm 100GBASE-SR4 ، RoHS |
غالبًا ما يقوم مديرو المشتريات بتقييم مسارات الارتباط البصري عند تصميم أنسجة الحرم الجامعي 100G وتجميعات الخادم.يحدد مصفوفة المنتج أدناه خصائص أداء خيارات 100G QSFP28 القياسية مقابل وحدة SR4 قصيرة المدى:
| سمة الأداء | QSFP28-100G-SR4 (هذا النموذج) | QSFP28-100G-LR4 | QSFP28-100G-CWDM4 |
| نوع الألياف المتوسطة | ألياف متعددة الأوضاع (MMF) | الألياف أحادية الوضع (SMF) | الألياف أحادية الوضع (SMF) |
| طول الموجة البصري | 850nm (موازية) | نطاق 1310nm (LAN-WDM) | 1271-1331nm (CWDM) |
| رابط الكابلات | MPO-12 (12-Fiber) | LC Duplex (2-Fiber) | LC Duplex (2-Fiber) |
| أقصى نطاق تشغيل | 100m (OM4) / 70m (OM3) | 10 كيلومترات (10,000 متر) | 2 كيلومتر (2,000 متر) |
| غلاف الطاقة | أقل من 2.5 واط | أقل من 3.5 واط | أقل من 3.5 واط |
| مهمة نموذجية | داخل الرف / من أعلى الرف إلى الورقة | بين المباني / الحرم الجامعي | بين الصف / عبر مركز البيانات |
الجواب: نعم، بالتأكيد. يتم تحميل وحدات QSFP28-100G-SR4 المتوافقة مع هواوي بكود نظام EEPROM مخصص تم تكوينه خصيصًا لتطابق قواعد برنامج Huawei's VRP.عندما تقوم بنشر هذه الوحدة في مفتاح هواوي (مثل سلسلة CloudEngine 6800 أو 8800)، فإنه يبدأ بشكل أصلي. المفتاح يسجله تماما مثل الوحدة الأصلية ذات العلامة التجارية، فتح تكامل كامل CLI، قراءات القياس عن بعد، والعمل الخالي من الأخطاء.
ج: يجب عليك استخدام كابل تثبيت الألياف المتعددة الأوضاع (MMF) (إما OM3 ، OM4 ، أو OM5 نوع الزجاج) ينتهي مع رابط MPO-12 الإناث في نهاية جهاز الاستقبال.مطلوب رابط الإناث لأن وحدة QSFP28 لدينا يحتوي على دبوس محاذاة الذكور الداخليةبالنسبة للاتصالات القياسية من المفتاح إلى المفتاح ، تأكد من طلب كابل MPO القطبي من النوع B لضمان رسم خرائط مسار المنقول إلى المستقبل بشكل صحيح.
ج: نعم. لأن معيار 100GBASE-SR4 يعتمد بطبيعته على 4 مسارات متوازية فردية تعمل بسرعة 25.78 جيجابت في الثانية، يمكنك بسهولة تنفيذ تكوين اختراق.عن طريق توصيل MPO-12 الإناث إلى 4x كابل LC مزدوج متعدد الأوضاع، يمكنك توجيه الإشارات إلى أربعة منافذ 25G SFP28 SR فردية على المفاتيح أو بطاقات واجهة الشبكة.تحتاج ببساطة إلى إدخال تشكيل أمر منفذ تقسيم أو اختراق على المضيف الخاص بك تبديل منفذ واجهة.
ج: نحن ندعم هذا جهاز الإرسال البصري بضمان استبدال متقدم لمدة 3 سنوات رائدة في الصناعة.في الحالات النادرة التي تواجه فيها الوحدة تدهورًا بصريًا أو فشل في المكونات الداخلية خلال هذه الفترة، فريقنا اللوجستيّ الفنيّ ينسّق تبادل سريع للمنتجات لتقليل وقت انقطاع الشبكة بالإضافة إلى أننا نقدم الدعم الهندسي مدى الحياةتقديم المساعدة عن بعد للتحقق من التوافق، تحليلات DOM، وإصلاح الأخطاء، ومسائل تكوين الاختراق.
ج: MPO (Multi-Fiber Push On) هو الاسم المعيار العالمي المعمم لهذا النوع من موصلات الألياف المتعددة. MTP® هي علامة تجارية مسجلة مملوكة لشركة US Conec ،يمثل شركة هندسية، نسخة ممتازة من رابط MPO. وصلات MTP متوافقة تمامًا مع واجهات MPO القياسية ولكن تتميز بتحسينات ميكانيكية تقلل من فقدان الإدراج ، وتقلل من ارتداء الوجه الألياف ،وتحسين استقرار الربيع المادي عبر دورات الاتصال عالية الكثافة.
الجواب: نعم، هذه الوحدة قابلة للشحن الساخن بنسبة 100٪. يمكنك إدخال أو سحب جهاز الاستقبال من أي منفذ تحويل هواوي بدون إيقاف تشغيل النظام، وقطع الموانئ المجاورة،أو يؤدي إلى انقطاع الطاقة في نظام الخلفيةهذا يسمح لك بتوسيع سعة الرابط أو استبدال مكونات الأجهزة خلال ساعات الإنتاج دون الحاجة إلى نوافذ صيانة وقت توقف الشبكة المجدولة.
يوفر جهاز الاستقبال البصري QSFP28-100G-SR4 المتوافق مع Huawei مزيجا استثنائيا من الأداء العالي واستهلاك الطاقة المنخفض وكفاءة التكلفة لتطبيقات 100GbE قصيرة المدى.من خلال مطابقة توافق نظام هواوي الحقيقي مع معمارية البصريات الموازية عالية الجودة 850nm وتشخيص DOM المتكامل، هذه الوحدة توفر الشركات وشبكات مراكز البيانات مع موثوقة بشكل لا يصدق، عالية الكثافة أساس رابط الألياف.
