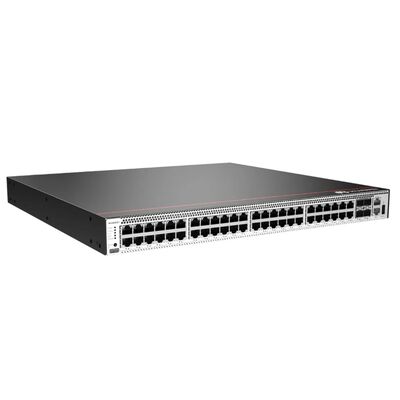

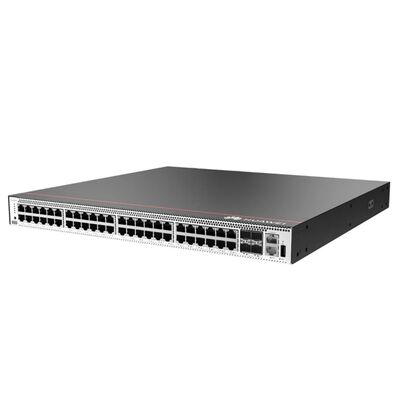

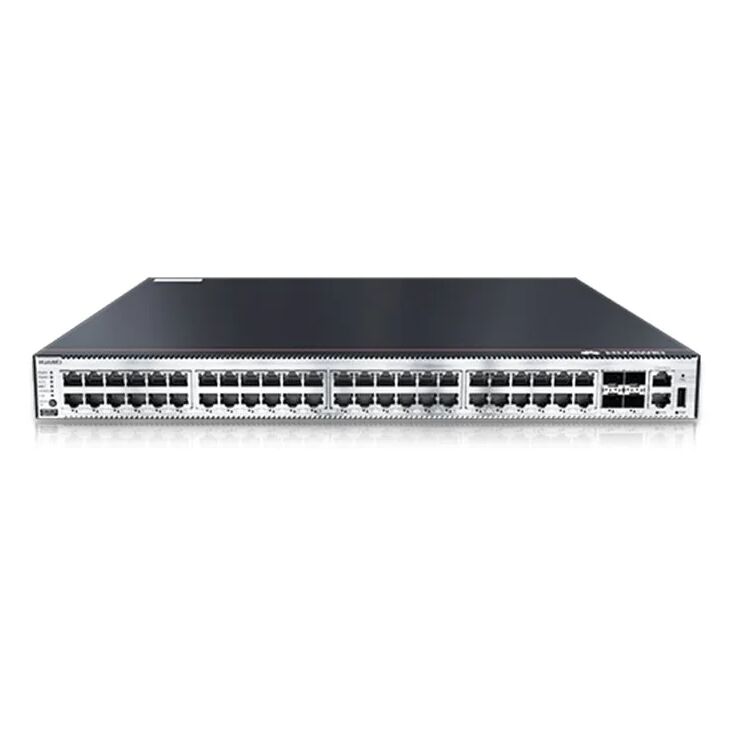

S5731-S48T4X، محول Huawei S5731، 48xGE RJ45/4x10GE SFP+/بدون PSU

S5731-S48T4Xمواصفات

منفذ ثابت

48 × منافذ 10/100/1000Base-T، 4 × منافذ 10GE SFP+

الأبعاد (العرض × العمق × الارتفاع)

442 مم × 420 مم × 43.6 مم

ارتفاع الهيكل

1 وحدة رف

وزن الهيكل (بما في ذلك التعبئة)

8.55 كجم

نوع مزود الطاقة

• 150 واط تيار متردد (قابل للتبديل)

• 600 واط تيار متردد (قابل للتبديل)

• 1000 واط تيار مستمر (قابل للتبديل)

نطاق الجهد المقنن

• مدخل التيار المتردد (150 واط تيار متردد): 100 فولت تيار متردد إلى 240 فولت تيار متردد، 50/60 هرتز

• مدخل التيار المتردد (600 واط تيار متردد): 100 فولت تيار متردد إلى 240 فولت تيار متردد، 50/60 هرتز

• مدخل التيار المستمر (1000 واط تيار مستمر): -48 فولت تيار مستمر إلى -60 فولت تيار مستمر

نطاق الجهد الأقصى

• مدخل التيار المتردد (150 واط تيار متردد): 90 فولت تيار متردد إلى 264 فولت تيار متردد، 47 هرتز إلى 63 هرتز

• مدخل التيار المتردد (600 واط تيار متردد): 90 فولت تيار متردد إلى 290 فولت تيار متردد، 45 هرتز إلى 65 هرتز

• مدخل التيار المستمر عالي الجهد (600 واط تيار متردد): 190 فولت تيار مستمر إلى 290 فولت تيار مستمر (يلبي شهادة التيار المستمر عالي الجهد 240 فولت)

• مدخل التيار المستمر (1000 واط تيار مستمر): -38.4 فولت تيار مستمر إلى -72 فولت تيار مستمر

الحد الأقصى للطاقة الاستهلاك

124 واط

الضوضاء

• تحت درجة الحرارة العادية (طاقة الصوت): 57.5 ديسيبل (A)

• تحت درجة الحرارة العالية (طاقة الصوت): 70.9 ديسيبل (A)

• تحت درجة الحرارة العادية (ضغط الصوت): 47.5 ديسيبل (A)

درجة حرارة التشغيل

• ارتفاع 0-1800 متر: -5درجة مئويةإلى +45درجة مئويةدرجة حرارة التخزين

درجة مئويةكلما زاد الارتفاع بمقدار 220 مترًا.درجة حرارة التخزين-40

درجة مئوية

إلى +70درجة مئويةالرطوبة النسبية5% إلى 95% (بدون تكثيف)

مواصفات الحماية من الاندفاع (منفذ الخدمة)

الوضع المشترك:

± 6 كيلو فولت مواصفات الحماية من الاندفاع (منفذ الطاقة)

• منفذ طاقة التيار المتردد: جدول عناوين MAC6 كيلو فولت في الوضع التفاضلي،

± 6 كيلو فولت في الوضع المشترك

• منفذ طاقة التيار المستمر: جدول عناوين MAC2 كيلو فولت في الوضع التفاضلي، جدول عناوين MAC4 كيلو فولت في الوضع المشترك

تبديد الحرارةجدول عناوين MACميزات الخدمةجدول عناوين MACالامتثال لمعايير IEEE 802.1d

32 ألف إدخال لعنوان MAC

تعلم عناوين MAC وانتهاء صلاحيتها

إدخالات عناوين MAC ثابتة وديناميكية وثقب أسود

تصفية الحزم بناءً على عناوين MAC المصدرVLAN

4094 شبكة VLAN

شبكة VLAN للضيوف وشبكة VLAN للصوت

GVRP

MUX VLAN

تعيين شبكة VLAN بناءً على عناوين MAC، البروتوكولات، شبكات IP الفرعية، السياسات، والمنافذ

تعيين شبكة VLAN

حماية حلقة Ethernet

طوبولوجيا حلقة RRPP وRRPP متعددة المثيلات

ERPS (G.8032)

BFD لـ OSPF، BFD لـ IS-IS، BFD لـ VRRP، وBFD لـ PIM

STP (IEEE 802.1d)، RSTP (IEEE 802.1w)، وMSTP (IEEE 802.1s)

حماية BPDU، حماية الجذر، وحماية الحلقة

توجيه IP

مسارات ثابتة، RIP v1/2، RIPng، OSPF، OSPFv3، IS-IS، IS-ISv6، BGP، BGP4+، ECMP، سياسة التوجيه

ما يصل إلى 16 ألف إدخال FIBv4

ما يصل إلى 8 آلاف إدخال FIBv4

التوافقية

شجرة الامتداد المستندة إلى VLAN (VBST)، تعمل مع PVST، PVST+، وRPVST

بروتوكول التفاوض على نوع الارتباط (LNP)، مشابه لـ DTP

بروتوكول إدارة VLAN المركزي (VCMP)، مشابه لـ VTP

ميزات IPv6

ما يصل إلى 8 آلاف إدخال ND

PMTU

IPv6 Ping، IPv6 Tracert، وIPv6 Telnet

قوائم التحكم في الوصول (ACLs) بناءً على عناوين IPv6 المصدر، عناوين IPv6 الوجهة، منافذ الطبقة 4، أو أنواع البروتوكولات

التنصت على اكتشاف المستمعين المتعددين (MLDv1/v2)

عناوين IPv6 تم تكوينها للواجهات الفرعية، VRRP6، DHCPv6، وL3VPN

البث المتعدد

التنصت على IGMP v1/v2/v3 وIGMP مغادرة سريعة

إعادة توجيه البث المتعدد في شبكة VLAN ونسخ البث المتعدد بين شبكات VLAN

موازنة تحميل البث المتعدد بين منافذ الأعضاء في مجموعة

البث المتعدد المتحكم فيه

إحصائيات حركة مرور البث المتعدد المستندة إلى المنفذ

IGMP v1/v2/v3، PIM-SM، PIM-DM، وPIM-SSM

MSDP

MVPN

QoS/ACL

تحديد المعدل في اتجاهات الدخول والخروج للمنفذ

إعادة توجيه الحزم

تحديد حركة المرور المستندة إلى المنفذ وCAR ذو السعرين والثلاثة ألوان

ثمانية قوائم انتظار لكل منفذ

خوارزميات جدولة قوائم الانتظار DRR، SP وDRR+SP

WRED

إعادة تمييز حقول 802.1p وDSCP للحزم

تصفية الحزم في الطبقة 2 إلى الطبقة 4، تصفية الإطارات غير الصالحة بناءً على عنوان MAC المصدر، عنوان MAC الوجهة، عنوان IP المصدر، عنوان IP الوجهة، رقم منفذ TCP/UDP، نوع البروتوكول، ومعرف VLAN

تحديد المعدل والتشكيل المستند إلى قوائم الانتظار على المنافذ

الأمان

إدارة المستخدمين الهرمية وحماية كلمة المرور

الدفاع ضد هجمات DoS، والدفاع ضد هجمات ARP، والدفاع ضد هجمات ICMP

ربط عنوان IP، عنوان MAC، رقم المنفذ، ومعرف VLAN

عزل المنافذ، أمان المنافذ، وMAC الثابت

إعادة توجيه MAC القسري (MFF)

إدخالات عناوين MAC ثقب أسود

الحد من عدد عناوين MAC المتعلمة

مصادقة IEEE 802.1x والحد من عدد المستخدمين على منفذ

مصادقة AAA، مصادقة RADIUS، ومصادقة HWTACACS

NAC

SSH V2.0

HTTPS

حماية وحدة المعالجة المركزية

القائمة السوداء والقائمة البيضاء

تتبع مصدر الهجوم ومعاقبته لحزم IPv6 مثل حزم ND، DHCPv6، وMLD

التمهيد الآمن

IPSec

ECA

الخداع

الموثوقية

LACP

E-trunk

Ethernet OAM (IEEE 802.3ah وIEEE 802.1ag)

ITU-Y.1731

DLDP

LLDP

BFD لـ BGP، BFD لـ IS-IS، BFD لـ OSPF، BFD للمسار الثابت

VXLAN*

بوابات VXLAN L2 وL3

بوابة مركزية وموزعة

BGP-EVPN

تم التكوين عبر بروتوكول NETCONF

Super Virtual Fabric (SVF)

يتم دعم بنية عميل من طبقتين.

يمكن تمكين IGMP snooping على محولات الوصول (ASs) ويمكن تكوين الحد الأقصى لعدد مستخدمي الوصول على منفذ.

يمكن تكوين ASs بشكل مستقل. يمكن تكوين الخدمات التي لا تدعمها القوالب على الجهاز الرئيسي.

يُسمح بالأجهزة الخارجية بين الجهاز الرئيسي للـ SVF والعملاء.

العمل كمحول SVF عميل جاهز للتوصيل والتشغيل بدون تكوين

iPCA

تلوين حزم الخدمة مباشرة لجمع إحصائيات في الوقت الفعلي لعدد الحزم المفقودة ونسبة فقدان الحزم

جمع إحصائيات لعدد الحزم المفقودة ونسبة فقدان الحزم على مستوى الشبكة والجهاز

TWAMP

قياس أداء الارتباط ثنائي الاتجاه IP

قياس تأخير الحزمة ثنائي الاتجاه، معدل فقدان الحزمة أحادي الاتجاه، وارتجاج الحزمة أحادي الاتجاه

الإدارة والصيانة

iStack، مع ما يصل إلى 9 محولات أعضاء في مكدس

SNMP v1/v2c/v3

RMON

Smart Application Control (SAC)

NMS المستند إلى الويب

سجلات النظام والإنذارات ذات المستويات المختلفة

GVRP

MUX VLAN

NetStream

الصيانة التشغيلية الذكية

*تتطلب محولات سلسلة CloudEngine S5731-S ترخيص VXLAN أو حزمة البرامج المتقدمة N1 لدعم ميزة VXLAN.
