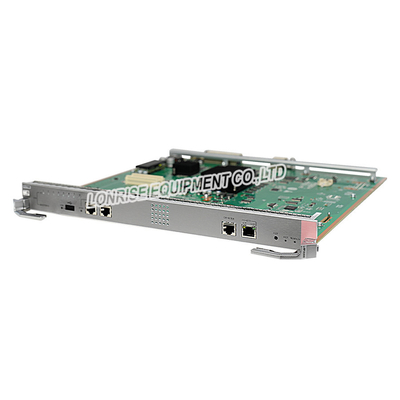

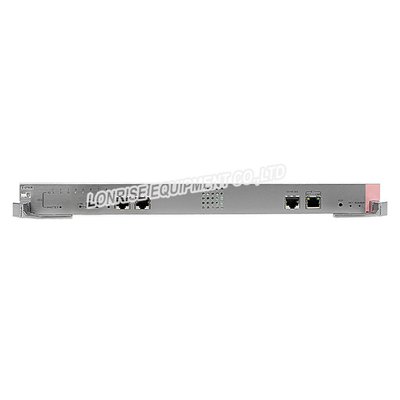

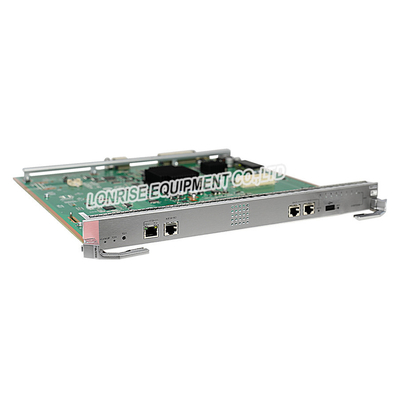

محولات Huawei LST7MPUE0000 - S12700E CloudEngine S12700E Series

المهام

الLST7MPUE0000يوفر مستوى التحكم ومستوى الإدارة للنظام بأكمله.

• يوفر مستوى التحكم وظائف مثل معالجة البروتوكول ومعالجة الخدمة وحساب المسار والتحكم في إعادة التوجيه وجدولة الخدمة وجمع إحصاءات حركة المرور وأمن النظام.
• مستوى الإدارة مسؤول عن مراقبة حالة النظام ، ومراقبة البيئة ، ومعالجة السجل والإنذار ، وتحميل برامج النظام ، وترقيات النظام.

الLST7MPUE0000يتكون من الوحدات الوظيفية التالية:

• وحدة التحكم: تعمل كمستوى التحكم والإدارة لـLST7MPUE0000والنظام بأكمله ، وتنفيذ معالجة البروتوكول ، وحساب المسار ، والتحكم في إعادة التوجيه ، وإدارة النظام ، وأمن النظام.
• وحدة الساعة المحلية: توفر ساعة العمل لرقائق وحدة التحكم وإدارة الجهاز ووحدة المراقبة علىLST7MPUE0000.
• وحدة إدارة ومراقبة الجهاز: توفر وظائف وحدة ناقل شبكة منطقة وحدة التحكم (CAN) لمراقبةLST7MPUE0000وإدارة وحدات ناقل CAN لوحدات LPU.
• وحدة إمداد الطاقة: توفر مصدر طاقة لـLST7MPUE0000.
• وحدة الخدمة ذات القيمة المضافة: توفر خدمات محسنة مثل التشغيل والإدارة والصيانة (OAM) واكتشاف التوجيه ثنائي الاتجاه (BFD)
• وظائفLST7MPUE0000

• دور	وصف
  وظائف أساسية	الLST7MPUE0000هي وحدة التحكم في النظام وإدارته لـS12700E-4 و S12700E-8 و S12700E-12.إنه يدمج وحدة التحكم الرئيسية ووحدة الساعة ووحدة صيانة النظام.
  OAM	الLST7MPUE0000يدعم وظائف OAM التالية: 802.1ag: يعرّف ويكتشف ويرسل حزم فحص الاستمرارية (CC). تبديل الملصقات متعدد البروتوكولات (MPLS OAM): يحدد ويكشف ويرسل حزم MPLS OAM. OAM UNCFG_MEP.
  ذاكرة	16 غيغا بايت
  فلاش NAND	2 جيجا بايت يتم حفظ بيانات تكوين النظام وملفات بدء التشغيل وحزمة برامج النظام وسجلات النظام في NAND Flash افتراضيًا.
  النسخ الاحتياطي التكرار	1 + 1 الاستعداد الساخن لوحة التحكم الرئيسية إلزامية للمفاتيح.يجب تكوين كل مفتاح بلوحة تحكم رئيسية واحدة أو اثنتين.عندما يتم تكوين لوحة تحكم رئيسية واحدة لمفتاح ، يمكن تثبيت لوحة التحكم الرئيسية في فتحة لوحة التحكم الرئيسية للمفتاح.عند تكوين لوحتين تحكم رئيسيتين ، تعمل لوحتا التحكم الرئيسيتان في وضع الاستعداد الساخن لتحسين موثوقية المفتاح.تراقب لوحات التحكم الرئيسية النشطة والاحتياطية حالة بعضها البعض.في حالة فشل لوحة التحكم الرئيسية النشطة ، تصبح لوحة التحكم الرئيسية في وضع الاستعداد نشطة تلقائيًا لضمان عدم انقطاع الخدمات.
  تبادل الساخنة	أيد قبل إزالة البطاقة النشطة ، قم بإجراء تبديل نشط / وضع الاستعداد.
