تفاصيل المنتج:
|
| رقم الموديل: | S12700E-4 | المنتوج: | سلسلة مفاتيح Huawei S12700E-4 CloudEngine S12700E |
|---|---|---|---|
| معدل الإرسال: | 10/100 / 1000Mbps | قدرة التبديل: | 19.2 تيرا بايت في الثانية / 28.8 تيرا بايت في الثانية |
| سعة تحويل: | 19.2 تيرا بايت في الثانية / 28.8 تيرا بايت في الثانية | فتحات SFU: | 2 |
| VXLAN: | بوابات VXLAN L2 و L3 | دور: | دعم VLAN |
| إبراز: | شرائح Cloudengine S12700E,S12700E-4 Huawei Cloudengine Switches,VXLAN L2 Huawei Cloudengine |
||

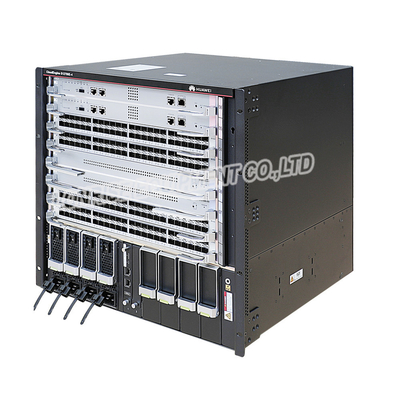

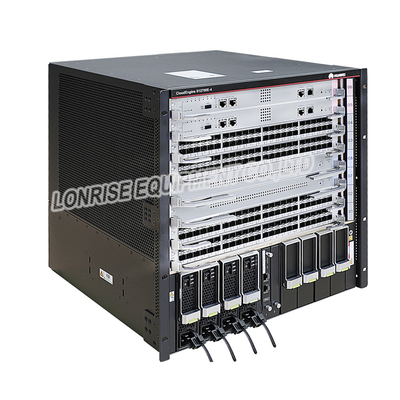

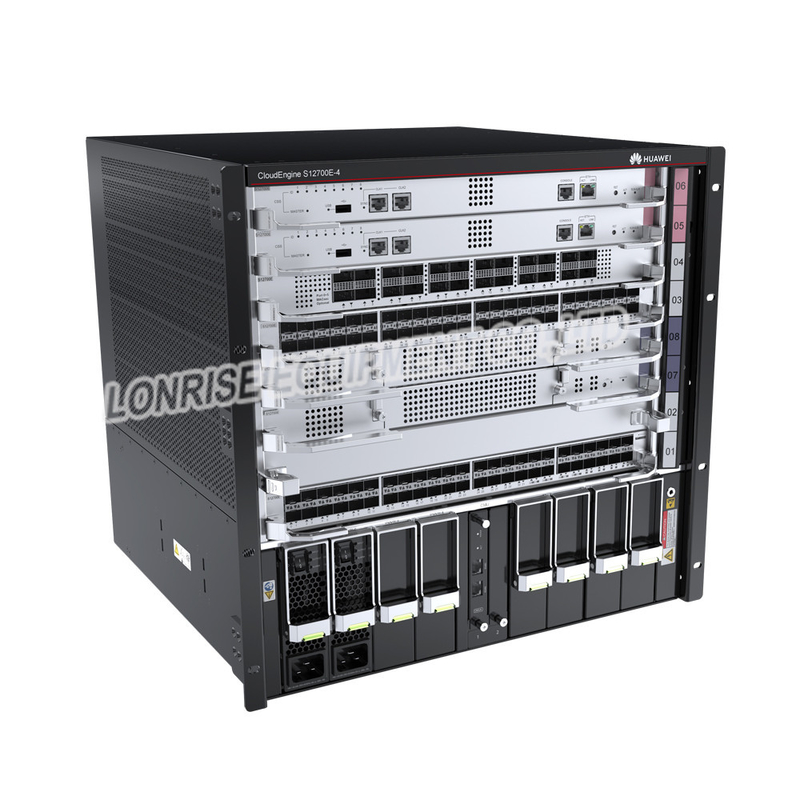

Huawei S12700E - 4 CloudEngine S12700E Series سويتشات شرائح عالية الأداء
المظهر والبنية
يبلغ ارتفاع الهيكل S12700E-4 10 وحدات U (1 U = 44.45 مم).عندما لا يحتوي الهيكل على إطارات لإدارة الكابلات مثبتة ، تكون الأبعاد (الارتفاع × العرض × العمق) 441.7 مم × 442 مم × 517.4 مم.عند تثبيت إطارات إدارة الكابلات في الهيكل ، تبلغ الأبعاد (الارتفاع × العرض × العمق) 441.7 مم × 442 مم × 585 مم.

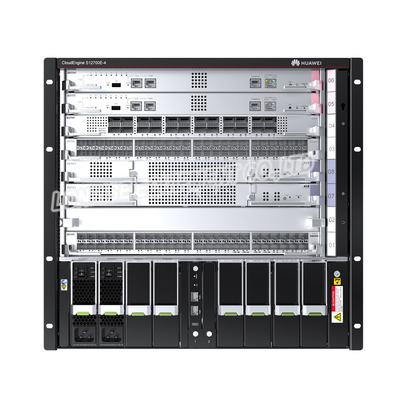

يظهر الهيكل الأمامي للS12700E-4الهيكل.
| 1. اثنان MPUs |
2. يمكن تثبيت أربع من بطاقات الخدمة التالية:
ملاحظة:
تعتمد البطاقات التي يدعمها المحول على إصدار البرنامج.للحصول على تفاصيل ، راجع أداة الاستعلام عن الأجهزة. |
3. اثنين من وحدات SFU |
4. زوج من الأقواس المتصاعدة ملاحظة:
تستخدم دعامات التثبيت لتثبيت الهيكل في الخزانة. |
| 5. أربع وحدات طاقة | 6. اثنين من وحدات إدارة الاتصالات |
7. مقبس ESD أمامي ملاحظة:
يمكن إدخال الطرف الأرضي لشريط معصم ESD في هذا المقبس.يمكن أن يوفر حزام المعصم ESD الحماية من التفريغ الكهروستاتيكي عندما يتم تأريض الهيكل بشكل موثوق. |
8. إطارات إدارة الكابلات ملاحظة:
تعمل إطارات إدارة الكابلات على فصل الكابلات على بطاقات مختلفة وتساعد في توجيه الكابلات بشكل منظم. |
| 1. اثنان من وحدة مروحة |
2. مقبس ESD الخلفي ملاحظة:
يمكن إدخال الطرف الأرضي لشريط معصم ESD في هذا المقبس.يمكن أن يوفر حزام المعصم ESD الحماية من التفريغ الكهروستاتيكي عندما يتم تأريض الهيكل بشكل موثوق. |
3. محطة أرضي JG ملاحظة:
يمكن توصيل طرف OT ذي الفتحتين للكابل الأرضي بالمسامير لتأريض الهيكل. |
4. مرشح الهواء ملاحظة:
يمنع مرشح الهواء الغبار من دخول الهيكل. |
|
5. زوج من المقابض القابلة للإزالة ملاحظة:
يمكنك تثبيت هذه المقابض على جانبي الهيكل لرفع الهيكل. |
- | - | - |
مواصفات مفاتيح سلسلة S12700E-4
|
غرض |
وصف |
|---|---|
| عدد فتحات LPU | 4 |
| عدد فتحات MPU | 2 |
| عدد فتحات SFU | 2 |
| عدد فتحات المروحة | 2 |
| عدد فتحات وحدة الطاقة | 4 |
| عدد فتحات CMU | 2 |
| كثافة المنفذ لكل هيكل | 192xFE ، 192xGE ، 192x10GE ، 160x25GE ، 96x40GE ، 96x100GE |
| تثبيت | يمكن تثبيت المفتاح في خزانة N66E أو N68E ، خزانة واحدة لهيكل واحد أو اثنين. |
| نظام التبديل العنقودي (CSS) | تجميع منفذ الخدمة |
|
الحد الأقصى لاستهلاك الطاقة (مهيأ بالكامل) ملاحظة:
تساوي قيمة تبديد الحرارة للهيكل المعدني استهلاك الطاقة الحالي. |
3344 وات |
| مواصفات الطاقة |
|
| الأبعاد (الارتفاع × العرض × العمق ، بدون كتائف التركيب على الحامل) |
|
| الوزن (فارغ / مهيأ بالكامل) | 24.5 كجم / 66 كجم (54 رطلاً / 145.5 رطلاً) |
| المصداقية والتواجد |
ملاحظة:
يتم حساب القيم السابقة بناءً على التكوين النموذجي للمنتج.ستختلف القيم الفعلية وفقًا للوحدات النمطية المثبتة على المنتج. |
| مواصفات البيئة |
|
| ضوضاء تحت درجة الحرارة العادية (قوة الصوت) | ≤ 78 ديسيبل (أ) |
| شهادة |
|
| رقم القطعة | 02115869 |
