تفاصيل المنتج:
|
| رقم الموديل: | S12700E-8 | اسم المنتج: | سلسلة مفاتيح Huawei S12700E-8 CloudEngine S12700E |
|---|---|---|---|
| اكتب: | تبديل الحرم الجامعي | جهد التشغيل DC: | -48 فولت إلى -60 فولت تيار متردد: 90 فولت إلى 290 فولت |
| سعة تحويل: | 512 تيرا بايت في الثانية | القدرة العازلة: | تخزين مؤقت يصل إلى 200 مللي ثانية لكل منفذ |
| تصميم التكرار:: | MPU و SFU ووحدة الطاقة ووحدة المروحة | الوزن (شاسيه فارغ): | 42.5 كجم |
| إبراز: | S12700E Huawei Cloudengine Switches,Cloudengine S12700E Campus Switch,MPU Cloudengine S12700E |
||

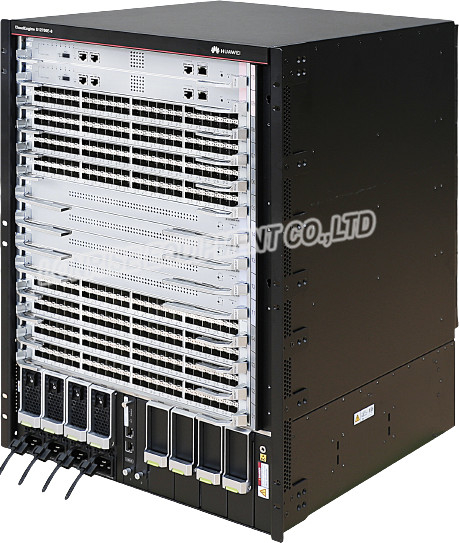

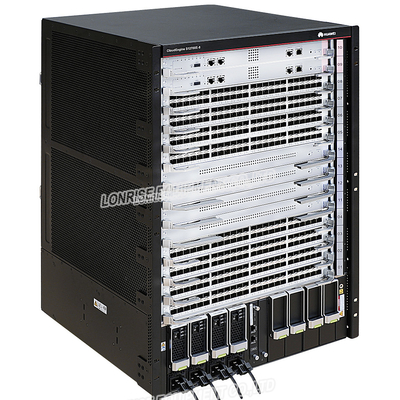

سلسلة مفاتيح Huawei S12700E-8 CloudEngine S12700E
المظهر والبنية
يبلغ ارتفاع الهيكل S12700E-8 15 يو (1 U = 44.45 مم).عندما لا يحتوي الهيكل على إطارات لإدارة الكابلات مثبتة ، تبلغ الأبعاد (الارتفاع × العرض × العمق) 663.9 مم × 442 مم × 517.4 مم.عند تثبيت إطارات إدارة الكابلات في الهيكل ، تبلغ الأبعاد (الارتفاع × العرض × العمق) 663.9 مم × 442 مم × 585 مم.

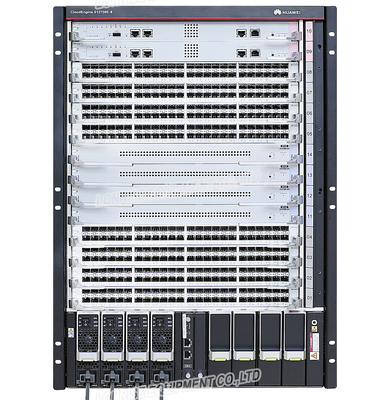

يظهر الهيكل الأمامي للS12700E-8الهيكل.
| 1. اثنان MPUs |
2. يمكن تركيب ثمانية من بطاقات الخدمة التالية:
ملاحظة:
تعتمد البطاقات التي يدعمها المحول على إصدار البرنامج.للحصول على تفاصيل ، راجع أداة الاستعلام عن الأجهزة. |
3. أربعة SFUs |
4. زوج من الأقواس المتصاعدة ملاحظة:
تستخدم دعامات التثبيت لتثبيت الهيكل في الخزانة. |
| 5. ست وحدات طاقة | 6. اثنين من وحدات إدارة الاتصالات |
7. مقبس ESD أمامي ملاحظة:
يمكن إدخال الطرف الأرضي لشريط معصم ESD في هذا المقبس.يمكن أن يوفر حزام المعصم ESD الحماية من التفريغ الكهروستاتيكي عندما يتم تأريض الهيكل بشكل موثوق. |
8. إطارات إدارة الكابلات ملاحظة:
تعمل إطارات إدارة الكابلات على فصل الكابلات على بطاقات مختلفة وتساعد في توجيه الكابلات بشكل منظم. |
يظهر الهيكل الخلفي للS12700E-8الهيكل.
S12700E-8هيكل الشاسيه (الرؤية الخلفية)
| 1. أربع وحدات مروحة |
2. مقبس ESD الخلفي ملاحظة:
يمكن إدخال الطرف الأرضي لشريط معصم ESD في هذا المقبس.يمكن أن يوفر حزام المعصم ESD الحماية من التفريغ الكهروستاتيكي عندما يتم تأريض الهيكل بشكل موثوق. |
3. محطة أرضي JG ملاحظة:
يمكن توصيل طرف OT ذي الفتحتين للكابل الأرضي بالمسامير لتأريض الهيكل. |
4. مرشح الهواء ملاحظة:
يمنع مرشح الهواء الغبار من دخول الهيكل. |
|
5. زوج من المقابض القابلة للإزالة ملاحظة:
يمكنك تثبيت هذه المقابض على جانبي الهيكل لرفع الهيكل. |
- | - | - |
مواصفات مفاتيح سلسلة S12700E-8
|
غرض |
وصف |
|---|---|
| عدد فتحات LPU | 8 |
| عدد فتحات MPU | 2 |
| عدد فتحات SFU | 4 |
| عدد فتحات المروحة | 4 |
| عدد فتحات وحدة الطاقة | 6 |
| عدد فتحات CMU | 2 |
| كثافة المنفذ لكل هيكل | 384xFE، 384xGE، 384x10GE، 320x25GE، 192x40GE، 192x100GE |
| تثبيت | يمكن تثبيت المفتاح في خزانة N66E أو N68E ، خزانة واحدة لهيكل واحد. |
| نظام التبديل العنقودي (CSS) | تجميع منفذ الخدمة |
|
الحد الأقصى لاستهلاك الطاقة (مهيأ بالكامل) ملاحظة:
تساوي قيمة تبديد الحرارة للهيكل المعدني استهلاك الطاقة الحالي. |
6950 واط |
| مواصفات الطاقة |
|
| الأبعاد (الارتفاع × العرض × العمق ، بدون كتائف التركيب على الحامل) |
|
| الوزن (فارغ / مهيأ بالكامل) | 42.5 كجم / 114 كجم (93.7 رطل / 251.3 رطلاً) |
| المصداقية والتواجد |
ملاحظة:
يتم حساب القيم السابقة بناءً على التكوين النموذجي للمنتج.ستختلف القيم الفعلية وفقًا للوحدات النمطية المثبتة على المنتج. |
| مواصفات البيئة |
|
| ضوضاء تحت درجة الحرارة العادية (قوة الصوت) | ≤ 78 ديسيبل (أ) |
| شهادة |
|
| رقم القطعة | 02115870 |
