| مكان المنشأ: | الصين | اسم العلامة التجارية: | Hua wei |
|---|---|---|---|
| إصدار الشهادات: | All | القدرة على العرض: | 10 مجموعة / مجموعات في الأسبوع |
| وضع الاتصال: | دوبلكس كامل ونصف دوبلكس | المنتوج: | Huawei CE16808A - B05 CloudEngine 16800 Series Switches |
| دور: | دعم LACP و POE و QoS و SNMP و Stackable و VLAN | الكلمة الرئيسية: | 16800 سلسلة مفاتيح |
| تسليط الضوء: | 16800 Series Huawei Cloud Engine Switches,LACP Huawei Cloud Engine Switches,ثنائي كامل من Huawei Cloudengine |
||

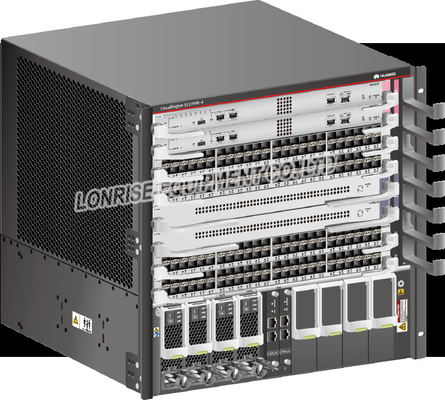

Huawei CE16808A - B05 CloudEngine 16800 Series Switches
ملخص
الكلاود إنجين 16808يدعم أوضاع إمداد الطاقة DC و AC و DC ذات الجهد العالي.يمكن توصيل الجهاز بما يصل إلى مصدرين للطاقة من خلال وحدات إدخال الطاقة (PEMs).تحتوي كل وحدة طاقة (PM) على مدخلين للطاقة ، ويقومان بتحويل الطاقة المقدمة إلى PEM لتشغيل الجهاز بأكمله.

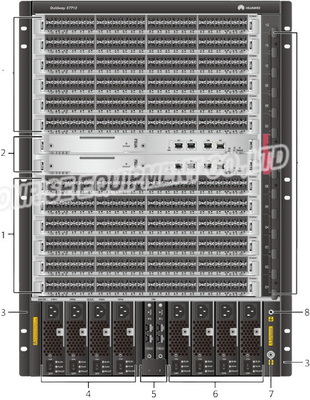

وحدات الإمداد بالطاقة الخاصة بـكلاود إنجين 16808تقع في الجزء العلوي من الهيكل.وحدات الإمداد بالطاقة هي PMs ومفاتيح الطاقة في مقدمة الهيكل ، و PEM في الجزء الخلفي من الهيكل.يصف وظائف كل وحدة.
|
رقم. |
عنصر |
وصف |
|---|---|---|
| 1 | مساء | يحول الطاقة الموردة إلى PEM ، ثم يزود الجهاز بالكامل بالطاقة من خلال لوحة معززة للطاقة وقضيب التوصيل. |
| 2 | مفتاح التشغيل |
يتحكم في انتاج الطاقة من PMs.تعمل القوتان على تبديل بعضهما البعض.عند تشغيل أحدهما أو كليهما ، يتم تمكين خرج طاقة PMs. تنويه:
لضمان الموثوقية ، يجب تشغيل مفتاحي الطاقة عند تشغيل الجهاز. |
| 3 | بيم |
يتصل بمصدر طاقة. يمكن توصيل PEM واحد بمصدرين للطاقة من خلال مآخذ الطاقة أو الكتل الطرفية.يطبق هذا التصميم فائضًا في مصدر الطاقة 1 + 1 ، مما يضمن عدم إيقاف تشغيل الجهاز في حالة فشل مصدر طاقة واحد في غرفة المعدات. |
الكلاود إنجين 16808يجب أن تكون مجهزة بتيار مستمر PEM واحد.يحتوي PEM هذا على 20 كتلة طرفية ، كل 10 منها متصلة بمصدر طاقة واحد.يحتوي كل DC PM على مدخلين للطاقة ، يأتي كل منهما من مصدر طاقة واحد في غرفة المعدات.يقوم DC PM بتحويل الطاقة وإخراجها إلى لوحة معززة للطاقة ، مما يسمح لمصدري الطاقة بعمل نسخة احتياطية من بعضهما البعض.الشكل 3-11يُظهر بنية مصدر طاقة التيار المتردد لـكلاود إنجين 16808.
الكلاود إنجين 16808يجب أن يكون مجهزًا بتيار متردد واحد وبطاقة تيار مستمر عالية الجهد.يحتوي PEM هذا على 20 مقبس طاقة ، كل 10 منها متصلة بمصدر طاقة واحد.يحتوي كل تيار متردد و تيار مستمر عالي الجهد على مدخلين للطاقة ، يأتي كل منهما من مصدر طاقة واحد في غرفة المعدات.يعمل التيار المتردد والتيار المستمر PM عالي الجهد على تحويل الطاقة وإخراجها إلى لوحة معززة للطاقة ، مما يسمح لمصدري الطاقة بدعم بعضهما البعض.
الكلاود إنجين 16808يمكن توصيلها مباشرة بمصدر طاقة أو توصيلها بشكل غير مباشر من خلال وحدة توزيع الطاقة (PDU).يستخدم التوصيل المباشر للجهاز بمصدر طاقة توصيلات كبلات مماثلة لتلك الموجودة في وضع مصدر طاقة التيار المستمر ، ولم يتم وصفها هنا.يصف ما يلي بنية مصدر الطاقة في السيناريو حيث يتم توصيل الجهاز بشكل غير مباشر بمصدر طاقة من خلال وحدة PDU.
يتم دعم التيار المتردد والتيار المستمر عالي الجهد والتيار المتردد والتيار الهجين عالي الجهد.
