اسم العلامة التجارية: | Huawei | رقم الموديل: | TNF1SP3DA |
---|---|---|---|
الأبعاد (ارتفاع × عرض × عمق): | 221 مم × 442 مم × 224 مم | سعة: | 700 جيجابت / ثانية |
أقصى معدل لكل قناة: | 100 جيجابت / ثانية | الحد الأقصى لعدد CWDM: | 8 أطوال موجية |
مهلة: | 1-2 يوم | ضمان: | سنة واحدة |
تسليط الضوء: | OSN 1800 SDH Board,لوحة الواجهة الكهربائية SDH,لوحة الواجهة الكهربائية 100 أوم |

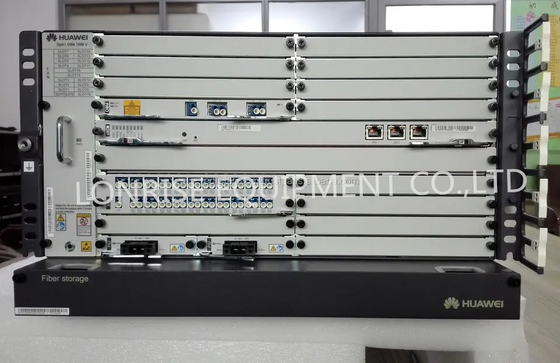

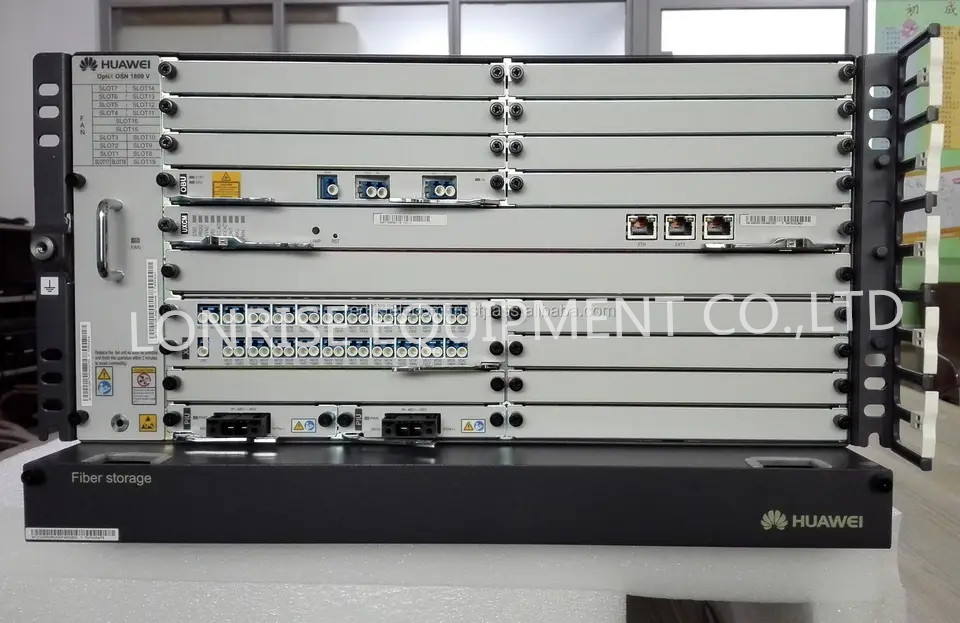

TNF1SP3DA Huawei OSN 1800 SDH Board 42xE1 / 120ohm (T1 / 100ohm) لوحة الواجهة الكهربائية
يصف هذا الموضوع أبرز المنتجات من حيث الهندسة المعمارية والتكنولوجيا.
التوافق مع MS-OTN والتصميم المضغوط (ارتفاع 5U) ، مما يدعم الوصول إلى الخدمات بأي معدل
صديقة للبيئة ، موفرة للطاقة ، وسهلة النشر والصيانة
تصميم معماري متميز يوفر موثوقية عالية ونقل آمن للبيانات
نقل جميع الخدمات عبر شبكة واحدة
النقل لمسافات طويلة مع عدد أقل من العقد
انخفاض نفقات الصيانة ونفقات التشغيل
الشبكات الهجينة لـ CWDM و DWDM
صديقة للبيئة مع استهلاك أقل للطاقة

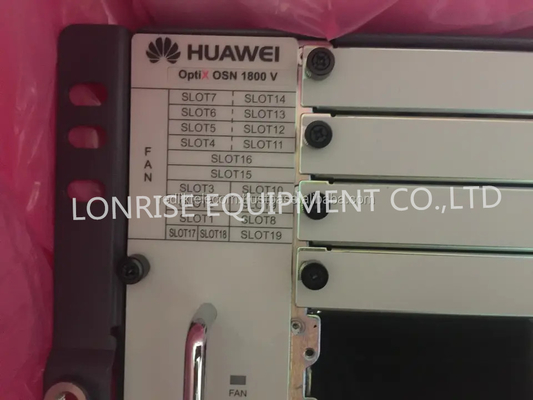

يصف هذا الموضوع المظهر ومواصفات النظام لمنتجات الحزمة المحسنة OptiX OSN 1800 (معدات OptiX OSN للاختصار).
تحديد | وصف | |
---|---|---|
مظهر المنتج | ||
الأبعاد (الطول × العرض × العمق) | 221 مم × 442 مم × 224 مم | |
عدد فتحات لوحات الخدمة |
|
|
القدرة على التبديل البصري | 1 إلى 9 درجات معدد إرسال / إسقاط بصري قابل لإعادة التكوين (ROADM) | |
قدرة المنتج | OTN | 700 جيجابت / ثانية ODUk (k = 0 ، 1 ، 2 ، 2e ، مرن أو 4) |
خدمة الحزم | 700 جيجابت / ثانية | |
TDM | الترتيب الأعلى: 280 جيجابت / ثانية ؛الترتيب الأدنى: 20 جيجابت / ثانية | |
العدد الأقصى للأطوال الموجية | DWDM | 80 طول موجي |
CWDM | 8 أطوال موجية | |
نطاق الطول الموجي |
DWDM: 1529.16 نانومتر إلى 1560.61 نانومتر (النطاق C ، ITU-T G.694.1) CWDM: 1471 نانومتر إلى 1611 نانومتر (S + C + L Band ، ITU-T G.694.2) |
|
أقصى معدل لكل قناة | 100 جيجابت / ثانية | |
أنواع الخدمة | خدمة SDH ، خدمة PDH ، خدمة OTN ، خدمة Ethernet ، خدمة CPRI ، خدمة OBSAI ، خدمة SAN ، خدمة الفيديو ، وغيرها | |
معدل خط | 2.5 جيجابت / ثانية ، 10 جيجابت / ثانية ، 100 جيجابت / ثانية | |
وحدة بصرية / كهربائية قابلة للتوصيل |
|
|
البنية | من نقطة إلى نقطة ، وسلسلة ، ونجمة ، وخاتم ، وخاتم بسلسلة ، وحلقات متقاطعة ، وحلقات مماسة | |
التطبيقات | شبكات الحزمة النقية ، وشبكات OTN النقية ، وشبكات TDM الخالصة ، وشبكات MS-OTN (OTN + Packet + TDM) ، والشبكات الهجينة (Packet + TDM) ، وشبكات OTN + Packet ، وشبكات OTN + TDM | |
التكرار والحماية | حماية مستوى الشبكة (OTN) | حماية العميل 1 + 1 ، وحماية 1 + 1 داخل اللوحة ، و ODUk SNCP ، وحماية الخط البصري ، ورافد SNCP ، و LPT |
حماية مستوى الشبكة (حزمة) | MPLS-TP 1: 1 نفق APS ، MPLS-TP 1: 1 PW APS ، MC-LAG ، LPT ، LAG ، ERPS ، MRPS | |
حماية مستوى الشبكة (TDM) |
|
|
حماية مستوى المعدات |
|
|
إدارة الطاقة الضوئية | ALS، AGC | |
صيانة | MPLS-TP OAM | يدعم CC ، RDI ، AIS ، LB ، LT ، اتجاه واحد LM ، اتجاهين DM ، LCK ، TST ، و CSF. |
ETH OAM (حزمة) |
|
|
ETH OAM (TDM) |
|
|
انعكاس المنفذ (TDM) | يدعم انعكاس المنفذ الذي يتيح تحليل الخدمة وتشخيص الأعطال دون التأثير على الخدمات.
|
|
انعكاس المنفذ (حزمة) | يدعم انعكاس المنفذ الذي يتيح تحليل الخدمة وتشخيص الأعطال دون التأثير على الخدمات.
|
|
انعكاس حركة المرور في الميناء (حزمة) | يدعم انعكاس حركة المرور في المنفذ الذي يتيح تحليل الخدمة وتشخيص الأعطال دون التأثير على الخدمات.
|
|
التزامن | OTN |
|
رزمة |
|
|
TDM |
|
|
DCN | خارج النطاق DCN | يدعم 225 قناة DCN خارجية ، والتي يمكن أن تكون قنوات إشرافية كهربائية (ESCs) أو قنوات إشرافية بصرية (OSCs). |
Inband DCN | يدعم 64 قناة في النطاق DCN.عرض النطاق الترددي للقناة قابل للتكوين. | |
TP-Assist |
|
|
جهد العمل القياسي |
|
|
خيار التركيب |
ملحوظة:
يمكن تثبيت OptiX OSN 1800 أفقيًا أو رأسيًا في خزانة مقاس 19 بوصة أو خزانة ETSI. |
|
بيئة التشغيل | درجة حرارة الهيكل |
|
الرطوبة النسبية للهيكل |
|
|
مطابقة المعهد الأوروبي لمعايير الاتصالات (ETSI) | ETSI Class 3.1.1 تحديث ملحوظة:
تحدد معايير ETSI بيئات درجة الحرارة والرطوبة ، حيث توجد المعدات.
|
|
مواصفات الموثوقية | توفر نظام | 0.9999965 مما يدل على أن وقت توقف التشغيل السنوي للجهاز لا يزيد عن دقيقتين |
النظام يعني معدل الإصلاح السنوي | أقل من 1.5٪ | |
MTTR (النظام يعني وقت الإصلاح) | 4 ساعات | |
MTBF (النظام يعني الفاصل الزمني للخطأ) | 129.63 سنة | |
أ: تشير المدة القصيرة إلى 72 ساعة تشغيل متتالية كحد أقصى ولا يمكن أن يتجاوز إجمالي وقت التشغيل قصير الأجل في السنة 15 يومًا. |
