تفاصيل المنتج:
|
| رقم الجزء: | ES0Z1B06ACS0 | العلامة التجارية: | هواوي |
|---|---|---|---|
| أداء الشحن: | 2،880 MPPs | تصميم الاضافات: | المشرفون ، وحدات السلطة ، CMUs ، صواني المعجبين |
| USB: | غير مدعوم | PoE: | غير مدعوم |
| إبراز: | هواوي S7706 الهيكل,هواوي S7706 الهيكل ES0Z1B06ACS0,هواوي S7706 هيكل 2*SRUA,Huawei S7706 Chassis ES0Z1B06ACS0,Huawei S7706 Chassis 2*SRUA |
||
ES0Z1B06ACS0 هو Huawei S7706 Basic Engine AC Bundle ((بما في ذلك الهيكل غير التجميعي PoE ، SRUA Main Board * 2 ، 800W AC Power * 2).

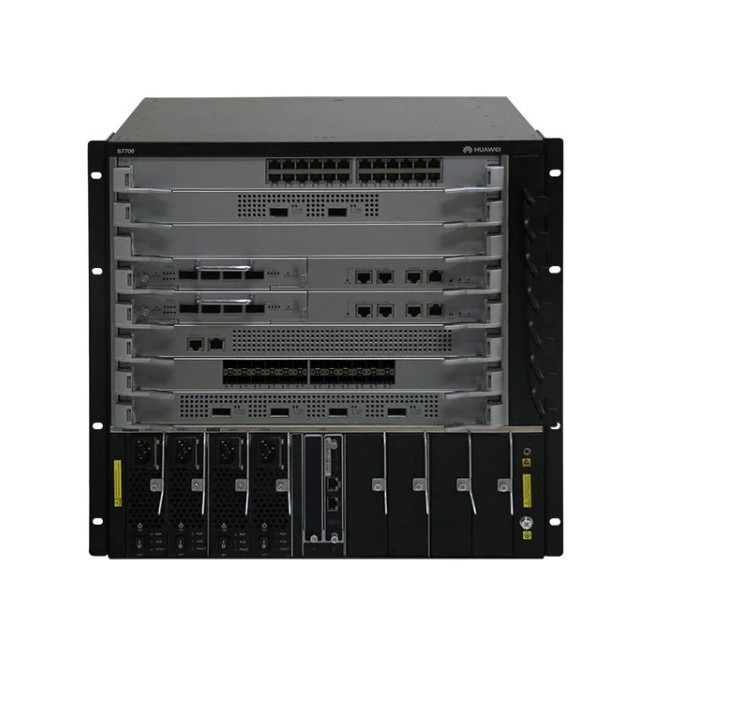

يظهر الشكل 1 مظهر ES0Z1B06ACS0 (المنظر الأمامي).
يظهر الشكل 2 مظهر ES0Z1B06ACS0 (المشاهدة الخلفية).
الجدول 1 يظهر المواصفات السريعة.
| رمز المنتج | ES0Z1B06ACS0 |
| قدرة التبديل | 3.84 تبت/ثانية |
| أداء الإرسال | 2،880 Mpps |
| تصميم الاضافات | المشرفين، وحدات الطاقة، وحدات التشغيل المركزية، صناديق المروحة |
| قدرة العازل | 200 ميس لكل ميناء |
| وزن الحزمة (بالكيلوغرام) |
45.8 |
| حجم العبوة (m^3) |
0.247 |
| مقاس العبوة (ملم) |
638*612*632 |
| البعد الصافي (ملم) |
489*442*442 |
يظهر الشكل 2 هيكل هيكل S7706 (المنظر الأمامي). ES0Z1B06ACS0 هو Huawei S7706 Basic Engine AC Bundle ((بما في ذلك هيكل التجميع غير PoE ، SRUA Main Board * 2 ، 800W AC Power * 2),يجب شراء الوحدات أو البطاقات الأخرى بشكل منفصل.
ملاحظة:
| ① |
ست بطاقات خدمة، بما في ذلك: وحدة منصة الخدمة المفتوحة بطاقة الواجهة 100M بطاقة الواجهة 1000M بطاقة واجهة GE/10GE بطاقة واجهة 10GE بطاقة واجهة 40GE بطاقة واجهة 40GE/100GE بطاقة واجهة 100GE ملاحظة: تعتمد البطاقات المدعومة بواسطة المفتاح على إصدار البرنامج. |
| ② | وحدتين MPU |
| ③ |
زوج من أقواس التثبيت ملاحظة: يتم استخدام دعامات التثبيت لتثبيت الهيكل في الخزانة. |
| ④ | أربع وحدات طاقة |
| ⑤ | وحدة مراقبة مركزية EH1D200CMU00 |
| ⑥ |
أربع وحدات طاقة PoE في الإصدارات السابقة لـ V200R006C00: وحدة الطاقة المتغيرة 800 واط وحدة الطاقة المتغيرة 2200 واط في V200R006C00 والنسخ اللاحقة: وحدة طاقة متواصلة 2200 واط وحدة الطاقة المتغيرة 800 واط وحدة الطاقة المتغيرة 2200 واط |
| ⑦ |
المسمار الأرضي ملاحظة: المسمار الأرضي يستخدم لتعريف الهيكل. |
| ⑧ |
جاك ESD الأمامي ملاحظة: يمكن إدخال محطة الأرض لحزام معصم ESD في هذا الجهاز. يمكن أن يوفر حزام المعصم ESD حماية ESD عندما يكون الهيكل مؤسسًا بشكل موثوق به. |
| ⑨ |
إطارات إدارة الكابلات ملاحظة: يتم استخدام إطارات إدارة الكابلات لتوجيه الكابلات. |
يظهر الشكل 3 هيكل هيكل S7706 (منظر خلفي). ES0Z1B06ACS0 هو Huawei S7706 Basic Engine AC Bundle ((بما في ذلك هيكل التجميع غير PoE ، SRUA Main Board * 2 ، 800W AC Power * 2),يجب شراء الوحدات أو البطاقات الأخرى بشكل منفصل.
ملاحظة:
| ① | وحدة مروحة اثنين |
| ② |
جاك ESD الخلفي ملاحظة: يمكن إدخال محطة الأرض لحزام معصم ESD في هذا الجهاز. يمكن أن يوفر حزام المعصم ESD حماية ESD عندما يكون الهيكل مؤسسًا بشكل موثوق به. |
| ③ |
مرشح الهواء ملاحظة: مرشح الهواء يمنع الغبار من دخول الهيكل |
| ④ |
زوج من المقبضات القابلة للإزالة ملاحظة: يمكنك تركيب هذه المقابس على جانبي الهيكل لرفع الهيكل. |
يوضح الجدول 2 العناصر الموصى بها لـ ES0Z1B06ACS0.
| النموذج | الوصف |
| وحدة الطاقة المتغيرة | |
| W2PSA0800 | وحدة الطاقة المتغيرة 800 واط ((أسود)) |
| PAC-2200WF | وحدة الطاقة المتغيرة 2200 واط |
| وحدة طاقة التيار المباشر | |
| W2PSD2200 | وحدة طاقة متواصلة 2200 واط ((أسود)) |
| ES02PSD16 | وحدة طاقة 1600W DC ((أسود)) |
| جهاز إرسال بصري FE-SFP | |
| SFP-FE-SX-MM1310 | جهاز استقبال بصري، SFP، 100M/155M، وحدة متعددة الأوضاع ((1310nm، 2km، LC) |
| إضافة إلى ذلك ، يجب أن يكون هناك إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة. | جهاز الاستقبال البصري، eSFP، 100M/155M، وحدة وضع واحد ((1310nm، 15km، LC) |
| S-SFP-FE-LH40-SM1310 | جهاز الاستقبال البصري، eSFP، FE، وحدة الوضع الواحد ((1310nm، 40km، LC) |
| جهاز إرسال بصري GE-SFP | |
| إضافة إلى ذلك ، يجب أن يكون هناك إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة. | جهاز الاستقبال البصري، eSFP، GE، وحدة متعددة الأوضاع ((850nm، 0.55km، LC) |
| SFP-GE-LX-SM1310 | جهاز استقبال بصري، eSFP، GE، وحدة وضع واحد ((1310nm، 10km، LC) |
| S-SFP-GE-LH40-SM1310 | جهاز الاستقبال البصري، eSFP، GE، وحدة الوضع الواحد ((1310nm، 40km، LC) |
| S-SFP-GE-LH40-SM1550 | جهاز الاستقبال البصري، eSFP، GE، وحدة الوضع الواحد ((1550nm، 40km، LC) |
| جهاز استقبال بصري 10G-SFP+ | |
| SFP-10G-USR | 10GBase-USR Transceiver Optical ، SFP + ، 10G ، وحدة متعددة الأوضاع ((850nm ، 0.1km ، LC) |
| OMXD30000 | جهاز استقبال بصري ، SFP + ، 10G ، وحدة متعددة الأوضاع ((850nm ، 0.3km ، LC) |
| OSX010000 | جهاز استقبال بصري ، SFP + ، 10G ، وحدة وضع واحد ((1310nm ، 10km ، LC) |
| جهاز استقبال ضوئي 40GE CFP | |
| CFP-40G-SR4 | جهاز استقبال عالي السرعة CFP-40G-SR4،CFP،40G،وحدة متعددة الأوضاع ((850nm، 4*10G،0.1km,MPO) |
| CFP-40G-LR4 | جهاز استقبال عالي السرعة، CFP، 40G، وحدة الوضع الواحد (قطاع 1310nm) ،41.25G، 10 كيلومترات، مباشرة LC) |
|
|
جهاز استقبال عالي السرعة، CFP، 40G، وحدة الوضع الواحد (قطاع 1310nm) ،41.25G، 40km، مباشرة LC) |
| 40GE QSFP + جهاز استقبال بصري | |
| QSFP-40G-eSR4 | مُستقبل بصري بـ40GBase-eSR4، QSFP+، 40G، متعدد الأوضاع (850nm،0.3km,MPO) ((توصيل إلى أربعة SFP + جهاز إرسال بصري) |
| QSFP-40G-ER4 | 40GBase-ER4 Transceiver Optical، QSFP+، 40G، وحدة الوضع الواحد (1310nm، 40km،LC) |
| جهاز الاستقبال البصري 100GE CFP | |
|
|
جهاز استقبال عالي السرعة، CFP، 100G، وحدة متعددة الأوضاع ((850nm، 10*10G،0.1km,MPO) |
|
|
CFP، 100G، وحدات الوضع الواحد ((1310nm النطاق، 4 * 25G، 10km، LC مباشرة) |
|
|
جهاز استقبال عالي السرعة، CFP، 100G، وحدة وضع واحد ((1310nm band، 4*25G، 40km، LC مستقيم) |
| جهاز إرسال نحاس GE | |
| SFP-1000BaseT | جهاز استقبال كهربائي،SFP،GE،وحدة واجهة كهربائية ((100m،RJ45) |
| بطاقة واجهة 100GE | |
| ES1D2C02FEE0 | بطاقة واجهة Huawei 2-Port 100GBASE-X ((EE,CFP)ES1D2C02FEE0 |
| بطاقة واجهة 10GE | |
| ES1D2X40SFC0 | بطاقة واجهة 10GBASE-X بـ40 منفذ ((FC,SFP+) |
| ES1D2X16SSC2 | بطاقة واجهة Huawei 16-Port 10GBASE-X ((SC,SFP+)ES1D2X16SSC2 |
| وحدة التحكم الرئيسية | |
| الـ ES0D00MCUA00 | S7703 وحدة التحكم الرئيسية A |
| وحدة المروحة | |
| ES0E2FBX | S7700 صندوق مروحة الجهد العريض |
يظهر الجدول 3 مقارنة ES0Z1B06ACS0، ES0Z1B03ACS0 و ES0Z1B12ACS0.
| رمز المنتج | ES0Z1B06ACS0 | ES0Z1B03ACS0 | ES0Z1B12ACS0 |
| قدرة التبديل | 3.84 تبت/ثانية | 1.92 تبت/ثانية | 3.84 تبت/ثانية |
| أداء الإرسال | 2،880 Mpps | 1،440 Mpps | 2،880 Mpps |
| تصميم الاضافات | المشرفين، وحدات الطاقة، وحدات التشغيل المركزية، صناديق المروحة | المشرفين، وحدات الطاقة، وحدات التشغيل المركزية، صناديق المروحة | المشرفين، وحدات الطاقة، وحدات التشغيل المركزية، صناديق المروحة |
| قدرة العازل | 200 ميس لكل ميناء | 200 ميس لكل ميناء | 200 ميس لكل ميناء |
| وزن الحزمة (بالكيلوغرام) |
45.8 | 21.8 | 56.1 |
| حجم العبوة (m^3) |
0.247 | 0.124 | 0.322 |
| مقاس العبوة (ملم) |
638*612*632 | 652*595*322 | 810*650*610 |
| البعد الصافي (ملم) |
489*442*442 | 489*442*175 | 489*442*664 |
