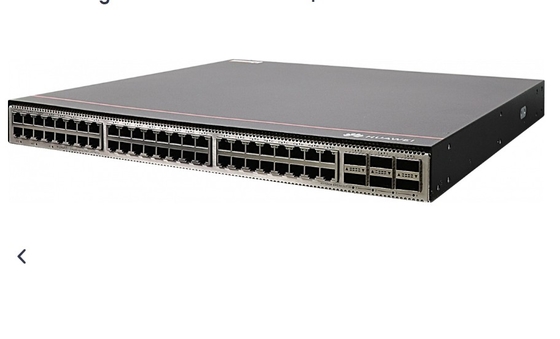

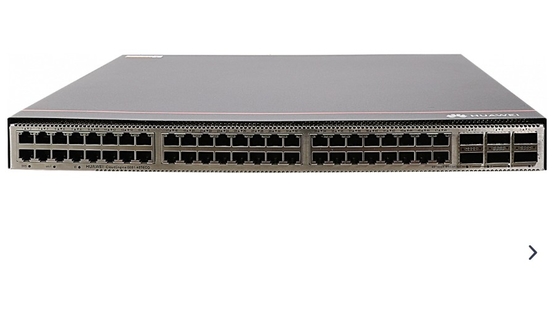

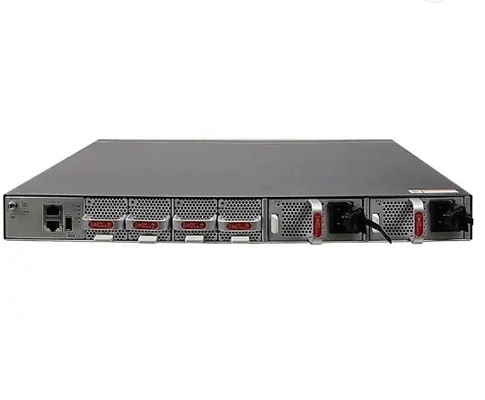

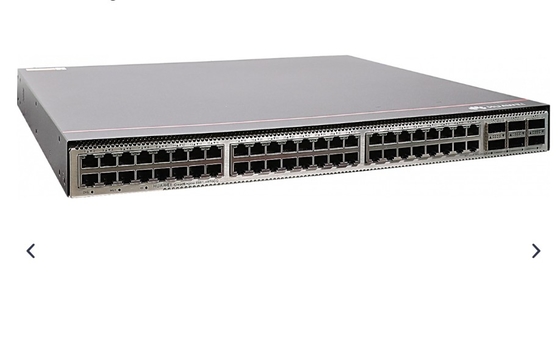

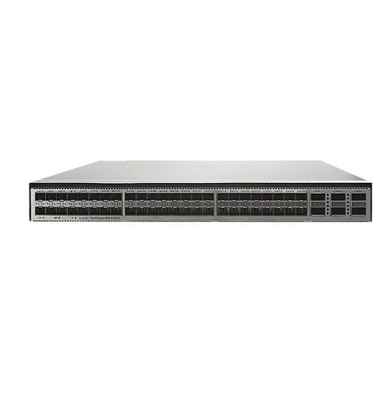

CE6881-48T6CQ-B 48*10G SFP+ 6*100G QSFP28 2*AC منفذ إمدادات الطاقة مدخل الهواء الجانبي

مواصفات CE6881-48T6CQ-B

البند

الوصف

المواصفات الفيزيائية

• الأبعاد (H x W x D)
• الأبعاد الأساسية (باستثناء الأجزاء التي تبرز من الجسم): 43.6 ملم x 442.0 ملم x 420.0 ملم (1.72 بوصة x 17.4 بوصة x 16.5 بوصة)
• الأبعاد القصوى (العمق هو المسافة من المسامير على اللوحة الأمامية إلى المقبض على اللوحة الخلفية): 43.6 ملم x 442.0 ملم x 446.1 ملم (1.72 بوصة x 17.4 بوصة x 17.6 بوصة)

معايير البيئة

الحرارة

• درجة حرارة التشغيل: 0 °C إلى 40 °C (32 °F إلى 104 °F) على ارتفاع 0-1800 م (0-5906 قدم)

ملاحظة:

عندما يكون الارتفاع 1800-5000 م (5096-16404 قدم) ، تقلل أعلى درجة حرارة التشغيل بمقدار 1 درجة مئوية (1.8 درجة فهرنهايت) في كل مرة يزيد فيها الارتفاع بمقدار 220 متر (722 قدم).

• درجة حرارة التخزين: -40°C إلى +70°C (-40°F إلى +158°F)

الرطوبة النسبية

5٪ RH إلى 95٪ RH ، غير مكثف

الارتفاع

< 5000 متر (16404 قدم)

الضوضاء (ضغط الصوت، 27 درجة مئوية)

• تدفق الهواء من الخلف إلى الأمام: < 57 ديسابايت
• تدفق الهواء من الأمام إلى الخلف: < 58 ديسابايت

مواصفات الطاقة

نوع مصدر الطاقة

التيار المتردد المتردد (AC/DC)

مدخل طاقة التحول

• نطاق الجهد المدخل الاسمي: 100 فولت AC إلى 240 فولت AC ، 50/60 Hz
• أقصى نطاق لجهد الدخول: 90 فولت AC إلى 290 فولت AC، 47 هرتز إلى 63 هرتز

مدخل طاقة متواصلة

• نطاق الجهد الاسمي: -48 فولت DC إلى -60 فولت DC
• نطاق أقصى لجهد التيار: -38.4 فولت DC إلى -72 فولت DC

دخول طاقة متواصلة عالية الجهد

• وحدة طاقة 600 واط AC&240 V DC (سلسلة PAC600S12):
• نطاق الجهد الاسمي: 240 فولت DC
• نطاق أقصى لجهد التيار: 190 فولت DC إلى 290 فولت DC
• وحدة طاقة متواصلة عالية الجهد 1200 واط (سلسلة PHD1K2S12):
• نطاق الجهد الاسمي: 240 فولت DC إلى 380 فولت DC
• نطاق أقصى لجهد التيار: 190 فولت DC إلى 400 فولت DC

التيار الإدخالي المسموح به

• وحدة طاقة 600 واط AC&240 V DC (سلسلة PAC600S12):
• 8 A (100 V AC إلى 240 V AC)
• 4 A (240 فولت DC)
• وحدة طاقة 1000 واط DC (سلسلة PDC1000S12): 30 A (-48 V DC إلى -60 V DC)
• وحدة طاقة متواصلة عالية الجهد 1200 واط (سلسلة PHD1K2S12): 8 A

استهلاك طاقة الهيكل

الحد الأقصى لاستهلاك الطاقة

349 واط

استهلاك الطاقة النموذجي

• 194 واط (100٪ من الطاقة، كابلات SFP + عالية السرعة على 48 منفذ وكابلات QSFP28 عالية السرعة على 6 منافذ، وحدات طاقة مزدوجة)
• 240 واط (100٪ من الطاقة، وحدات بصرية لمسافات قصيرة على جميع الموانئ البصرية، وحدات طاقة مزدوجة)

تبديد حرارة الهيكل

الحد الأقصى لتبديد الحرارة

1191 BTU/ساعة

تبديد الحرارة النموذجي

• 662 BTU / ساعة (100٪ من الناتج ، كابلات SFP + عالية السرعة على 48 منفذًا وكابلات QSFP28 عالية السرعة على 6 منافذ ، وحدات طاقة مزدوجة)
• 819 BTU / ساعة (100٪ من الطاقة، وحدات بصرية لمسافات قصيرة على جميع الموانئ البصرية، وحدات طاقة مزدوجة)

الحماية من الإرتفاع

وحدة الطاقة:

• التيار المتردد: 6 كيلو فولت في الوضع العادي و 6 كيلو فولت في الوضع التفاضلي
• التيار المستمر: 4 كيلو فولت في الوضع العادي و 2 كيلو فولت في الوضع التفاضلي
• HVDC: 4 kV في الوضع العادي و 2 kV في الوضع التفاضلي

تبديد الحرارة

وضع تبديد الحرارة

تبريد الهواء

تدفق الهواء

من الأمام إلى الخلف أو من الخلف إلى الأمام ، اعتمادًا على وحدات المروحة وحدات الطاقة

الموثوقية والتوافر

وحدة الطاقة الاحتياطية

1+1 دعم

ماكينة المروحة الاحتياطية

يدعم الجهاز أربع وحدات مروحة قابلة للتوصيل تعمل في وضع الاستعداد الساخن. يمكن للنظام العمل بشكل صحيح لفترة قصيرة بعد فشل وحدة مروحة واحدة.ننصحك باستبدال وحدة المروحة المعيبة فورا.

المبادلة الحارة

مدعومة من قبل جميع وحدات الطاقة ووحدات المروحة

متوسط الوقت بين الإخفاقات (MTBF)

45.9 سنوات

متوسط وقت الإصلاح (MTTR)

1.57 ساعة

التوافر

0.9999960856

المواصفات التقنية

المعالج

1.4 غيغاهرتز، أربعة نواة

ذاكرة DRAM

4 جيجابايت

لا فلاش

64 ميغابايت

فلاش NAND

4 جيجابايت

كومة

منفذ الخدمة يدعم وظيفة التراص

منافذ بصرية 10GE وموانئ بصرية 100GE

الشهادة

• الامتثال لمعايير السلامة
• الامتثال لمعايير EMC
• الامتثال للمعايير البيئية
