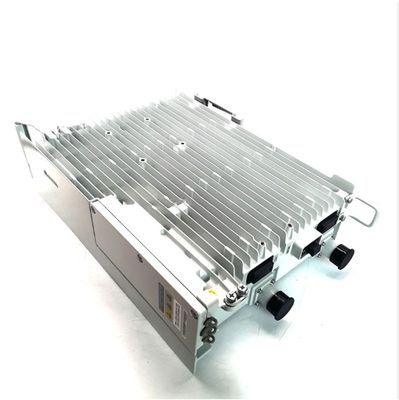

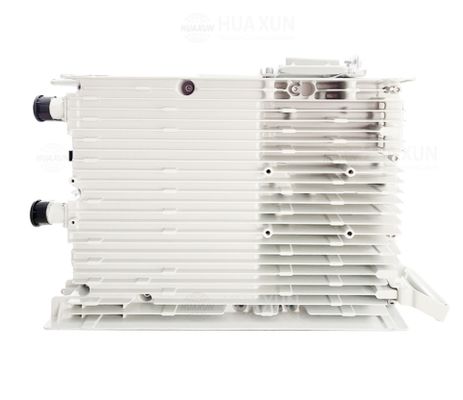

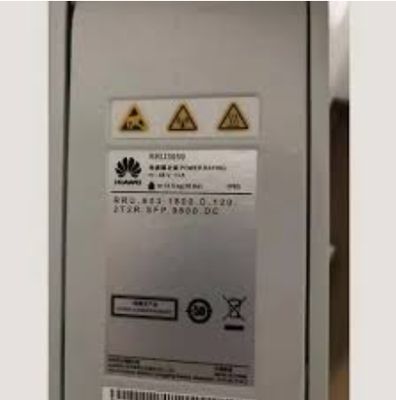

وحدة راديو خارجية عن بعد RRU3959/BBM/BYE/BPD، تعمل بالطاقة من خزانة طاقة

نظرة عامة

لمحة عامة ووظيفة

• RRU3959 (و RRU3959w) هووحدة راديو خارجية عن بعد(RRU) المستخدمة في بنيات محطات القاعدة الموزعة.

• إنه يتعامل مع وظائف RF: تعديل، تخفيض تعديل، الجمع / تقسيم النطاق الأساسي وإشارات RF.

• يستخدم تقنيات الراديو المحددة برمجيًا (SDR) ، مما يسمح بتكوين الوضع (متعدد الوضع ، متعدد النطاقات) عبر البرنامج.

• لديه جهاز إرسال مزدوج / جهاز استقبال مزدوج لزيادة طاقة الإخراج / القدرة.

•

• الموانئ الفيزيائية والواجهة
  من الجدول 1-1:

  • منافذ RF: 2 × وصلات DIN (من نظام الهوائي)

  • موانئ CPRI: 2 × وصلات DLC (توصيل إلى BBU)

  • منفذ إمدادات الطاقة: 1 وصلة أنثى (نوع المكبس بدون أداة) توفر ¥48 فولت DC (مدى الجهد ¥36 فولت إلى ¥57 فولت)

  • منفذ RET: 1 × DB9 (للوحدة التحكم عن بعد، RCU)

  • منفذ الإنذار: 1 × DB15 (لإنذارات الخارجية)

  نطاقات التردد / IBW
  من جداول مواصفات التردد:

  الاختلاف / النوع	RX (MHz)	TX (MHz)	إيه بي دبليو (ميه هرتز)
  RRU3959 P900	890 915	935 960	25
  RRU3959 E900	880 915	925 960	35
  RRU3959 1800	1710 1785	1805 ️ 1880	45
  RRU3959 2100	1920 ️ 1980	2110 2170	60
  RRU3959w 1800	1710 1785	1805 ️ 1880	75

  القدرة (الوضع الواحد / متعدد الوضع)

  • فيوضع GSM(900 / 1800) ، RRU3959 / 3959w يدعم ما يصل إلى 8 TRXs.

  • فيUMTS(في وضع 900 / 2100)
    • بدون MIMO: ما يصل إلى 6 ناقلات
    • مع MIMO: ما يصل إلى 4 ناقلات

  • فيLTE (FDD)الوضع:
    • RRU3959 (1800 MHz) يدعم حاملين (عرض النطاق الترددي 1.4، 3، 5، 10، 15، 20 ميغاهرتز)
    • RRU3959 (2100 MHz) يدعم 4 ناقلات (عرض النطاق الترددي 5، 10، 15، 20 MHz)
    • RRU3959w يدعم حاملين LTE (5, 10, 15, 20 MHz)

  • يتم دعم مجموعات متعددة الأوضاع (GSM + UMTS ، GSM + LTE ، UMTS + LTE ، إلخ) (داخل قيود النطاق)

  حساسية المستقبل
  من جدول الحساسية (الجدول 2-4)

  • GSM 900: 113.7 dBm (طريق واحد) ، 116.5 dBm (طريقين) ، 119.2 dBm (نظري)

  • GSM 1800: 114.0 dBm (طريق واحد) ، 116.8 dBm (طريقين) ، 119.5 dBm (نظري)

  • UMTS 900: 125.8 / 128.6 / 131.3 dBm

  • UMTS 2100: 126.1 / 128.9 / 131.6 ديسيبل

  • LTE (FDD):
    • 900: 106.3 / 109.1 / 111.8 ديسيبل
    • 1800: 106.6 / 109.4 / 112.1 ديسيبل
    • 2100: 106.9 / 109.7 / 112.4 ديسيبل

  الطاقة الخارجة
  من مختلف جداول الطاقة الناتجة النموذجية، وملاحظات:

  • في وضع GSM (900 / 1800) ، الحد الأقصى لكل ناقل هو 60 واط (مخضوعاً للرخصة).

  • في ظل ظروف الارتفاع ، يتم تخفيض الصادرة: عند 3500 ¥ 4500 م → 1 ديسيبل ؛ عند 4500 ¥ 6000 م → 2 ديسيبل.

  • بالنسبة لشركات LTE مزدوجة ، يوصى بمطابقة كثافة الطيف الكهربائي (PSD) (أي قدرة متساوية لكل عرض نطاق).

  • الخروج النموذجي لكل ناقل يعتمد على الوضع (GSM، UMTS، LTE) وعدد الناقلين (انظر الجداول في الوثيقة)

  استهلاك الطاقة والدخول

  • مدخل: 48 فولت DC (من 36 فولت إلى 57 فولت)

  • يدعم RRU3959 / RRU3959w إمدادات التيار المتردد عبر وحدة AC / DC الخارجية أو وحدة OPM15M.

  • يتم قياس القيم النموذجية والقيم القصوى لاستهلاك الطاقة عند 25 درجة مئوية؛ يؤثر تغير الحمل على الاستهلاك.

  البيئة وغيرها من المواصفات

  • تم تصميمه لتركيب في الهواء الطلق، بالقرب من الهوائيات.

  • درجة حرارة التشغيل، الحماية، الأبعاد الميكانيكية، الخ جزء من المواصفات الكاملة، ولكن لم استخلاص كل من المصادر التي استعرضتها.

  •
