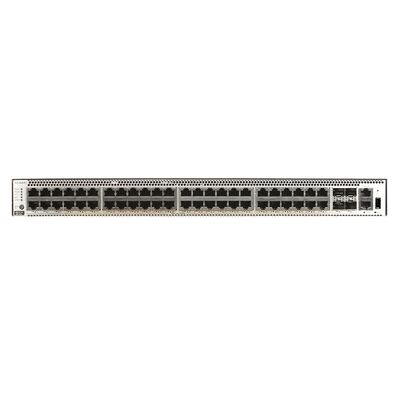

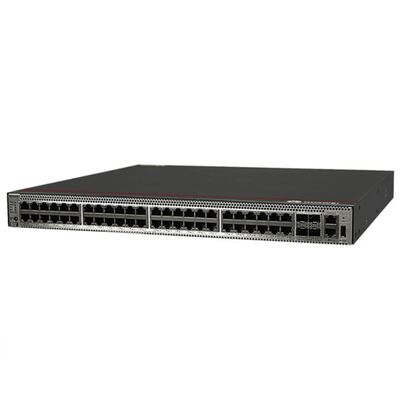

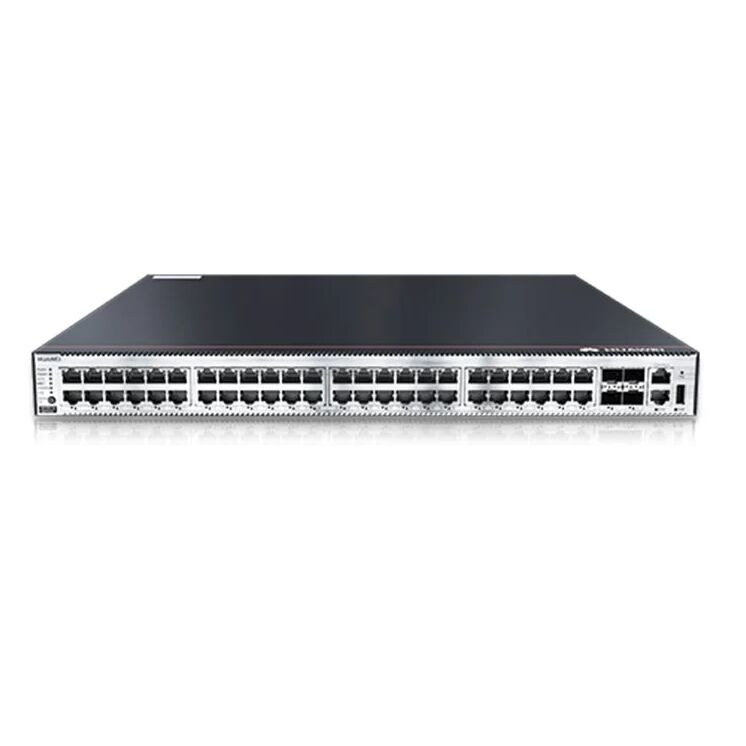

S5731-H48T4XC، محول هواوي S5731، 48xGE RJ45/4x10GE SFP+/فتحة التوسعة

S5731-H48T4XCالمواصفات

منفذ ثابت

48 x 10/100/1000بوابات Base-T ، 4 x 10GE SFP +

الأبعاد (H x W x D)

43.6 ملم × 442 ملم × 420 ملم

ارتفاع الهيكل

1 يو

وزن الهيكل (بما في ذلك التعبئة)

8.55 كجم

الفتحة الممتدة

فتحة موسعة واحدة ، تدعم بطاقات 2 x 40GE ، 8 x 10GE Base-T ، 2 x 25GE SFP28 أو 8 x 10GE SFP +

نوع مصدر الطاقة

• 600 واط AC (يمكن توصيلها)

• 150 واط AC (يمكن توصيلها)

• 1000 واط DC (يمكن توصيلها)

نطاق الجهد الاسمي

• مدخل التيار المتردد (600 واط AC): 100 فولت AC إلى 240 فولت AC ، 50/60 هرتز

• مدخل التيار المتردد (150 واط AC ): 100 فولت AC إلى 240 فولت AC ، 50/60 Hz

• مدخل متزامن (1000 واط متزامن): -48 واط متزامن إلى -60 واط متزامن

نطاق أقصى لجهد

• مدخل التيار المتردد (150 واط AC ): 90 فولت AC إلى 264 فولت AC ، 47 هرتز إلى 63 هرتز

• مدخل التيار المتردد (600 واط AC ): 90 فولت AC إلى 290 فولت AC ، 45 هرتز إلى 65 هرتز

• مدخلات التيار المشترك عالية الجهد (600 واط AC): 190 فولت DC إلى 290 فولت DC (التوافق مع شهادة 240 فولت عالية التيار المشترك)

• مدخل متردد (1000 واط متردد): -38.4 فولت متردد إلى -72 فولت متردد

القوة القصوى الاستهلاك

124 واط

الضوضاء

• تحت درجة حرارة طبيعية (قوة الصوت): 57.5dB (A)

• تحت درجة حرارة عالية (قوة الصوت): 70.9dB (A)

• تحت درجة حرارة طبيعية (ضغط الصوت): 47.5dB (A)

درجة حرارة العمل

• الارتفاع 0-1800 م: -5°C إلى 45°ج

• ارتفاع 1800-5000 م: انخفاض درجة حرارة التشغيل بنسبة 1oجفي كل مرة يزداد فيها الارتفاع بمقدار 220 متر

درجة حرارة التخزين

-40°من درجة مئوية إلى 70°ج

الرطوبة النسبية

5-95% (غير مكثفة)

الحماية من الإرتفاعالمواصفات الميناء)

الوضع الشائع:±6 كيلو فولت

الحماية من الإرتفاعالمواصفاتالميناء)

• منفذ الطاقة المتغيرة:±6 كيلو فولت في الوضع التفاضلي،±6 كيلو فولت في الوضع العادي

• منفذ الطاقة المتواصلة:±2 كيلو فولت في الوضع التفاضلي،±4 كيلو فولت في الوضع العادي

تبديد الحرارة

تبريد الهواء تبديد الحرارة، ضبط السرعة الذكية، ومروحة قابلة للتوصيل

خصائص الخدمة

جدول عناوين MAC

الامتثال لمعايير IEEE 802.1d

288K مدخلات عنوان MAC

تعلّم عنوان MAC والشيخوخة

إدخالات عناوين MAC ثابتة وديناميكية وحفرة سوداء

تصفية الحزم على أساس عناوين MAC المصدر

شبكة VLAN

4094 شبكات VLAN

الشبكة اللاسلكية اللاسلكية الضيفية وشبكة اللاسلكية اللاسلكية الصوتية

GVRP

MUX VLAN

تعيين VLAN على أساس عناوين MAC والبروتوكولات والشبكات الفرعية IP والسياسات والموانئ

رسم خرائط VLAN

خدمة لاسلكية

التحكم في الوصول إلى AP ، وإدارة نطاق AP ، وإدارة نموذج تكوين AP

إدارة الراديو، التكوين الثابت الموحد، وإدارة مركزية ديناميكية

الخدمات الأساسية للشبكة اللاسلكية اللاسلكية (WLAN) ، وQoS، والأمن، وإدارة المستخدمين

CAPWAP، موقع العلامة/المحطة، وتحليل الطيف

حماية حلقة الايثرنت

توبولوجيا حلقة RRPP وRRPP متعددة الحالات

توبولوجيا شجرة الارتباط الذكي ومتعددة حالات الارتباط الذكي ، مما يوفر حماية مستوى الميلي ثانية

التحول

(سي بي)

ERPS (G.8032)

BFD لـ OSPF ، BFD لـ IS-IS ، BFD لـ VRRP ، و BFD لـ PIM

STP (IEEE 802.1d) ، RSTP (IEEE 802.1w) ، و MSTP (IEEE 802.1s)

حماية BPDU ، حماية الجذر ، وحماية الحلقة

MPLS

MPLS L3VPN

MPLS L2VPN (VPWS/VPLS)

MPLS-TE

MPLS QoS

توجيه IP

الطرق الثابتة، RIP v1/2، RIPng، OSPF، OSPFv3، IS-IS، IS-ISv6، BGP، BGP4+، ECMP، سياسة التوجيه

ما يصل إلى 512K إدخال FIBv4

ما يصل إلى 64K إدخالات FIBv6

التشغيل المشترك

شجرة الانتشار القائمة على شبكة VLAN (VBST) ، تعمل مع PVST و PVST + و RPVST

بروتوكول التفاوض من نوع الرابط (LNP) ، مماثل لـ DTP

بروتوكول الإدارة المركزية لـ VLAN (VCMP) ، مماثل لـ VTP

ميزات IPv6

ما يصل إلى 64K إدخالات ND

PMTU

IPv6 Ping، IPv6 Tracert، و IPv6 Telnet

ACLs على أساس عناوين IPv6 المصدر، عناوين IPv6 الوجهة، موانئ الطبقة 4، أو أنواع البروتوكول

تعقب الاستماع المتعدد (MLDv1/v2)

عناوين IPv6 التي تم تكوينها للواجهات الفرعية ، VRRP6 ، DHCPv6 ، و L3VPN

البث المتعدد

تجسس IGMP v1/v2/v3 والإجازة السريعة IGMP

إعادة البث المتعدد في شبكة VLAN وتكرار البث المتعدد بين شبكات VLAN

موازنة حمولة البث المتعدد بين الموانئ الأعضاء في الجذع

الإرسال المتعدد القابلة للسيطرة

إحصاءات حركة البث المتعدد المستندة إلى الموانئ

IGMP v1/v2/v3 ، PIM-SM ، PIM-DM ، و PIM-SSM

الـ MSDP

MVPN

الجودة المطلوبة للخدمة

المعدل المحدد في الاتجاهات الداخلية والخارجية للميناء

إعادة توجيه الحزمة

الشرطة المرورية المستندة إلى الموانئ و CAR ثلاثية الألوان ذات المستويين

ثمانية طوابير لكل ميناء

خوارزميات جدولة طوابير DRR و SP و DRR + SP

الـ WRED

إعادة وضع علامة على حقول الحزم 802.1p و DSCP

تصفية الحزم في الطبقة 2 إلى الطبقة 4 ، تصفية الإطارات غير صالحة بناءً على عنوان MAC المصدر ، عنوان MAC المستهدف ، عنوان IP المصدر ، عنوان IP المستهدف ، رقم منفذ TCP / UDP ،نوع البروتوكول، و VLAN ID

الحد من السعر القائم على الطابور وتشكيله في الموانئ

الأمن

إدارة المستخدمين الهرمية وحماية كلمة المرور

دفاع هجوم DoS، دفاع هجوم ARP، والدفاع هجوم ICMP

ربط عنوان IP وعنوان MAC ورقم منفذ و VLAN ID

عزل الميناء، أمن الميناء، و MAC لزجة

إعادة التوزيع القسري (MFF)

مدخلات عنوان MAC من الثقب الأسود

الحد الأقصى لعدد عناوين MAC المتعلقة

المصادقة على IEEE 802.1x والحد من عدد المستخدمين على ميناء

مصادقة AAA ، مصادقة RADIUS ، ومصادقة HWTACACS

NAC

SSH V2.0

HTTPS

حماية المعالجة المركزية

القائمة السوداء والقائمة البيضاء

تتبع مصدر الهجوم والعقاب لحزم IPv6 مثل حزم ND و DHCPv6 و MLD

تأمين بدء التشغيل

IPSec

MACSec-256

الـ ECA

الخداع

الموثوقية

LACP

الصندوق الكهربائي

إثنتر أوم (IEEE 802.3ah و IEEE 802.1ag)

(إي تي يو واي)1731

DLDP

الـ LLDP

BFD لـ BGP ، BFD لـ IS-IS ، BFD لـ OSPF ، BFD للطريق الثابت

VXLAN*

بوابات VXLAN L2 و L3

بوابة مركزية وموزعة

BGP-EVPN

تم تكوينها من خلال بروتوكول NETCONF

نسيج افتراضي فائق (SVF)

العمل كـ SVF Parent لتحقيق الافتراض الرأسي لمفتاحات الاتصال الهبوطي ومواقع الدخول كجهاز واحد للإدارة.

يتم دعم بنية عميل مزدوجة الطبقات.

يمكن تمكين تجسس IGMP على مفاتيح الوصول (AS) ويمكن تكوين الحد الأقصى لعدد مستخدمي الوصول على منفذ.

يمكن تكوين AS بشكل مستقل. يمكن تكوين الخدمات التي لا تدعمها القوالب على الوالد.

أجهزة الطرف الثالث مسموح بها بين SVF الأم والعملاء.

العمل كعميل SVF الذي هو plug-and-play مع تكوين صفر

iPCA

خدمة تلوين الحزم مباشرة لجمع إحصائيات في الوقت الحقيقي حول عدد الحزم المفقودة ونسبة فقدان الحزم

جمع إحصائيات عن عدد الحزم المفقودة ونسبة فقدان الحزم على مستوى الشبكة والأجهزة

TWAMP

قياس أداء رابط IP ثنائي الاتجاه

قياس تأخير الحزمة في الاتجاهين، ومعدل فقدان الحزمة في الاتجاه الواحد، وتحرك الحزمة في الاتجاه الواحد

الإدارة الصيانة

iStack ، مع ما يصل إلى 9 مفاتيح أعضاء في كومة

SNMP v1/v2c/v3

RMON

تحكم التطبيق الذكي (SAC)

إدارة المعلومات الوطنية على شبكة الإنترنت

سجلات النظام والإنذارات من مختلف المستويات

GVRP

MUX VLAN

نيت ستريم

عمليات التشغيل والإدارة الذكية

* تتطلب مفاتيح سلسلة CloudEngine S5731-H ترخيص VXLAN أو حزمة البرمجيات المتقدمة N1 لدعم ميزة VXLAN.
