تفاصيل المنتج:
|
| اسم المنتج: | وحدة الإرسال والاستقبال الضوئية | عامل الشكل: | QSFP-DD |
|---|---|---|---|
| معدل البيانات: | 400 جيجا بايت | الطول الموجي: | 850 نانومتر |
| واجهة بصرية: | MPO-12 APC موصل سالب 12 ألياف 8 للبيانات 4 للمحاذاة | استهلاك الطاقة: | تصميم نموذجي موفر للطاقة يبلغ ≥7 وات والحد الأقصى ≥8 وات |
| تكنولوجيا التحوير: | تعديل سعة النبض PAM4 4 المستوى | مزود الطاقة: | مصدر طاقة واحد 3.3 فولت تيار مستمر |

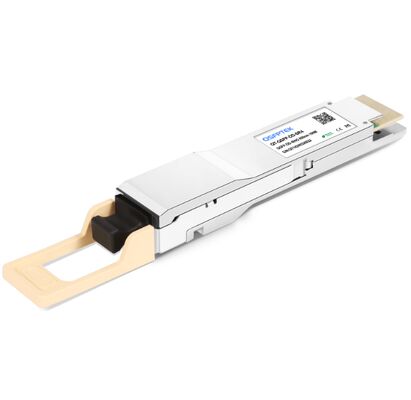

وحدة الإرسال والاستقبال الضوئية CQP-85400G-SR4 هي وحدة إرسال واستقبال ضوئية عالية الأداء من فئة المؤسسات 400G QSFP-DD SR4 مصممة خصيصًا للاتصال عالي النطاق الترددي قصير المدى في مراكز البيانات الحديثة. تعتمد تقنية تعديل PAM4 المتقدمة ومصفوفة VCSEL 850 نانومتر لتوفير نقل بيانات مستقر وفعال عبر الألياف متعددة الأوضاع. بفضل عامل الشكل المدمج QSFP-DD، فإنها تزيد من كثافة المنافذ لبيئات مراكز البيانات التي تعاني من قيود المساحة، وتدعم التصميم القابل للتبديل السريع والمراقبة الضوئية الرقمية (DOM) لسهولة الصيانة وتتبع الأداء في الوقت الفعلي.
| طراز المنتج | CQP-85400G-SR4 |
|---|---|
| نوع المنتج | وحدة الإرسال والاستقبال الضوئية 400G QSFP-DD SR4 |
| عامل الشكل | متوافق مع معيار QSFP-DD Double Density MSA |
| معدل البيانات | 400 جيجابت في الثانية مجمعة (4 × 106.25 جيجابت في الثانية لكل مسار تعديل PAM4) |
| تقنية التعديل | PAM4 (تعديل سعة النبضة رباعي المستويات) |
| الطول الموجي | مصفوفة VCSEL (ليزر باعث للضوء من تجويف عمودي) 850 نانومتر |
| مسافة الإرسال | 100 متر عبر الألياف متعددة الأوضاع OM4، 60 مترًا عبر الألياف متعددة الأوضاع OM3، 30 مترًا عبر الألياف متعددة الأوضاع OM2 |

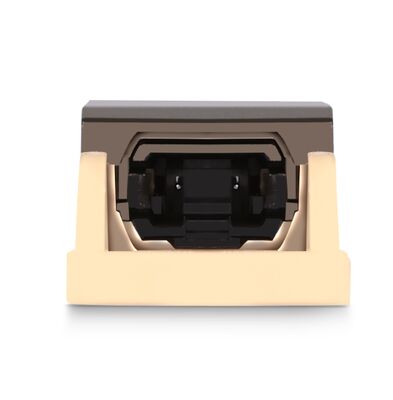

| الواجهة الضوئية | موصل أنثى MPO-12 APC (12 ليفًا: 8 للبيانات، 4 للمحاذاة) |
| المراقبة الرقمية | يدعم DOM (المراقبة الضوئية الرقمية) المراقبة في الوقت الفعلي لدرجة الحرارة، والجهد، وتيار التحيز، وقوة الإرسال، وقوة الاستقبال، وحالة صحة الوحدة |
| قابل للتبديل السريع | نعم (يدعم تصميم التوصيل والتشغيل الاستبدال عبر الإنترنت دون إيقاف تشغيل معدات الشبكة) |
| مصدر الطاقة | مصدر طاقة واحد 3.3 فولت تيار مستمر |
| استهلاك الطاقة | نموذجي ≤7 واط، أقصى ≤8 واط (تصميم موفر للطاقة) |
| درجة حرارة التشغيل | 0 درجة مئوية إلى 70 درجة مئوية (نطاق درجة حرارة تجاري مناسب لبيئات مراكز البيانات القياسية) |
| درجة حرارة التخزين | -40 درجة مئوية إلى 85 درجة مئوية (نطاق واسع لدرجة حرارة التخزين للنقل الآمن والتخزين طويل الأجل) |
| الامتثال للمعايير | IEEE 802.3bs 400GBASE-SR4، QSFP-DD MSA، بروتوكول CMIS 4.0 |
| فئة الليزر | ليزر آمن للعين من الفئة 1 (متوافق مع معيار IEC 60825-1) |
| الامتثال لـ RoHS | نعم (متوافق تمامًا مع معايير البيئة RoHS 2.0) |
| قدرة الانقسام | يدعم وضع الانقسام 4x100G-SR للتوافق المرن مع معدات شبكة 100G القديمة |
| الأبعاد الميكانيكية | ارتفاع 18.3 مم × عرض 56.5 مم × طول 106.5 مم (عامل شكل QSFP-DD قياسي) |
| الوزن | حوالي 25 جرامًا (تصميم خفيف الوزن لسهولة التركيب) |
وحدة الإرسال والاستقبال الضوئية CQP-85400G-SR4 هي وحدة إرسال واستقبال ضوئية متطورة بدقة 400 جيجابت في الثانية مصممة لتلبية متطلبات النطاق الترددي المتزايدة باستمرار لمراكز البيانات الحديثة، ومجموعات الذكاء الاصطناعي، وبيئات الحوسبة عالية الأداء (HPC). تجمع بين الإرسال عالي السرعة، وزمن الاستجابة المنخفض، والموثوقية العالية لتقديم حل اتصال فائق للروابط قصيرة المدى داخل مركز البيانات.
تم تصميم هذه الوحدة بتقنية تعديل PAM4 المتقدمة، وتحقق معدل بيانات مجمع يبلغ 400 جيجابت في الثانية عبر 4 مسارات متوازية بسرعة 106.25 جيجابت في الثانية، مما يزيد بشكل كبير من إنتاجية البيانات مقارنة بالوحدات التقليدية بدقة 100 جيجابت في الثانية أو 200 جيجابت في الثانية. تضمن تقنية مصفوفة VCSEL 850 نانومتر الإرسال الفعال من حيث التكلفة قصير المدى، مما يجعلها الخيار الأمثل للاتصالات داخل الرف، وبين الصفوف، والمسافات القصيرة بين الخزائن في مراكز البيانات.
يسمح عامل الشكل المدمج QSFP-DD مزدوج الكثافة بكثافة منافذ أعلى على مفاتيح الشبكة، مما يقلل من المساحة المادية المطلوبة في مراكز البيانات ويخفض تكاليف النشر. يتيح التصميم القابل للتبديل السريع سهولة التركيب والاستبدال دون تعطيل عمليات الشبكة، مما يقلل من وقت التوقف عن العمل ويحسن كفاءة الصيانة.
مزودة بـ DOM (المراقبة الضوئية الرقمية) المدمجة، توفر CQP-85400G-SR4 مراقبة في الوقت الفعلي لمقاييس الأداء الرئيسية بما في ذلك درجة حرارة الوحدة، وجهد الإمداد، وتيار تحيز الليزر، وقوة الإرسال، وقوة الاستقبال. يتيح ذلك لمسؤولي الشبكة مراقبة صحة الوحدة بشكل استباقي، واكتشاف المشكلات المحتملة مبكرًا، وضمان تشغيل الشبكة المستقر.
تتوافق هذه الوحدة تمامًا مع معايير IEEE 802.3bs و QSFP-DD MSA و CMIS 4.0، مما يضمن التكامل السلس مع معدات الشبكة الرئيسية من الشركات المصنعة الرائدة. كما أنها تدعم وضع الانقسام 4x100G-SR، مما يوفر توافقًا مرنًا مع شبكات 100G القديمة ويمكّن من الترحيل والترقية السلس للشبكة.
