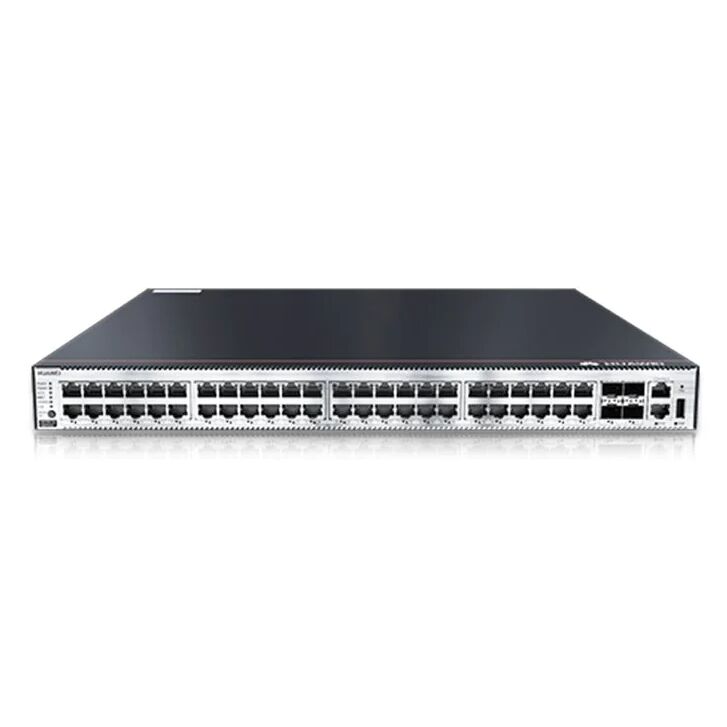

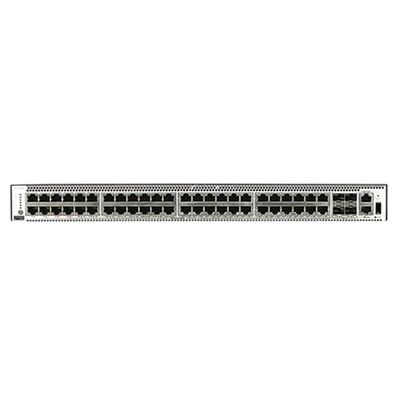

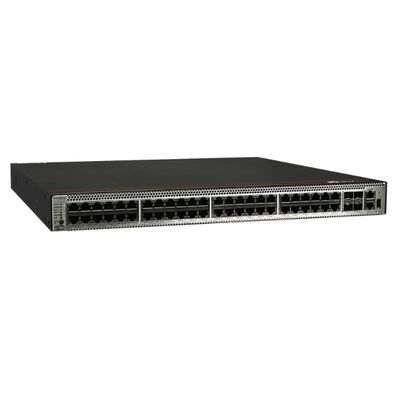

S5731-S48P4X، محول Huawei S5731، 48xGE PoE+/4x10GE SFP+/بدون PSU

S5731-S48P4Xالمواصفات

منفذ ثابت

48 x 10/100/1000بوابات Base-T (PoE+) ، 4 x 10GE SFP+

الأبعاد (W x D x H)

442 ملم × 420 ملم × 43.6 ملم

ارتفاع الهيكل

1 يو

وزن الهيكل (بما في ذلك التعبئة)

8.8 كجم

نوع مصدر الطاقة

1000 واط PoE AC (يمكن توصيلها)

نطاق الجهد الاسمي

مدخل التيار المتردد (1000 واط PoE AC): 100 فولت AC إلى 240 فولت AC ، 50/60 Hz

نطاق أقصى لجهد

• مدخل التيار المتردد (1000 واط AC PoE): 90 فولت AC إلى 290 فولت AC ، 45 هرتز إلى 65 هرتز

• مدخلات التيار المشترك عالية الجهد (1000 واط AC PoE): 190 فولت DC إلى 290 فولت DC (التوافق مع شهادة 240 فولت عالية التيار المشترك)

القوة القصوى الاستهلاك

• 132 واط (بدون PD)

• 1750 واط (مع PD، استهلاك الطاقة PD من 1440 واط)

الضوضاء

• تحت درجة حرارة طبيعية (قوة الصوت): 62.3dB (A)

• تحت درجة حرارة عالية (قوة الصوت): 71.8dB (A)

• تحت درجة حرارة طبيعية (ضغط الصوت): 52.8dB (A)

درجة حرارة العمل

• الارتفاع 0-1800 م: -5°من درجة مئوية إلى 45°ج

• ارتفاع 1800-5000 م: انخفاض درجة حرارة التشغيل بنسبة 1oجفي كل مرة يزداد فيها الارتفاع بمقدار 220 متر

درجة حرارة التخزين

-40°Cإلى +70°C

الرطوبة النسبية

5-95% (غير مكثفة)

الحماية من الإرتفاع المواصفات الميناء)

الوضع الشائع:±6 كيلو فولت

الحماية من الإرتفاع المواصفات الميناء)

• وضع التفاضل:±6 كيلو فولت

• الوضع المشترك:±6 كيلو فولت

تبديد الحرارة

تبريد الهواء تبديد الحرارة، ضبط السرعة الذكية، ومروحة قابلة للتوصيل

خصائص الخدمة

عنوان ماكالجدول

الامتثال لمعايير IEEE 802.1d

إدخالات عناوين ماك 32K

تعلّم عنوان MAC والشيخوخة

إدخالات عناوين MAC ثابتة وديناميكية وحفرة سوداء

تصفية الحزم على أساس عناوين MAC المصدر

شبكة VLAN

4094 شبكات VLAN

الشبكة اللاسلكية اللاسلكية الضيفية وشبكة اللاسلكية اللاسلكية الصوتية

GVRP

MUX VLAN

تعيين VLAN على أساس عناوين MAC والبروتوكولات والشبكات الفرعية IP والسياسات والموانئ

رسم خرائط VLAN

حماية حلقة الايثرنت

توبولوجيا حلقة RRPP وRRPP متعددة الحالات

توبولوجيا شجرة الارتباط الذكي والحالة المتعددة للارتباط الذكي ، مما يوفر تحويل الحماية على مستوى الميللي ثانية

(سي بي)

ERPS (G.8032)

BFD لـ OSPF ، BFD لـ IS-IS ، BFD لـ VRRP ، و BFD لـ PIM

STP (IEEE 802.1d) ، RSTP (IEEE 802.1w) ، و MSTP (IEEE 802.1s)

حماية BPDU ، حماية الجذر ، وحماية الحلقة

توجيه IP

الطرق الثابتة، RIP v1/2، RIPng، OSPF، OSPFv3، IS-IS، IS-ISv6، BGP، BGP4+، ECMP، سياسة التوجيه

ما يصل إلى 16K إدخالات FIBv4

ما يصل إلى 8K إدخالات FIBv4

التشغيل المشترك

شجرة الانتشار القائمة على شبكة VLAN (VBST) ، تعمل مع PVST و PVST + و RPVST

بروتوكول التفاوض من نوع الرابط (LNP) ، مماثل لـ DTP

بروتوكول الإدارة المركزية لـ VLAN (VCMP) ، مماثل لـ VTP

ميزات IPv6

ما يصل إلى 8K إدخالات ND

PMTU

IPv6 Ping، IPv6 Tracert، و IPv6 Telnet

ACLs على أساس عناوين IPv6 المصدر، عناوين IPv6 الوجهة، موانئ الطبقة 4، أو أنواع البروتوكول

تعقب الاستماع المتعدد (MLDv1/v2)

عناوين IPv6 التي تم تكوينها للواجهات الفرعية ، VRRP6 ، DHCPv6 ، و L3VPN

البث المتعدد

تجسس IGMP v1/v2/v3 والإجازة السريعة IGMP

إعادة البث المتعدد في شبكة VLAN وتكرار البث المتعدد بين شبكات VLAN

موازنة حمولة البث المتعدد بين الموانئ الأعضاء في الجذع

الإرسال المتعدد القابلة للسيطرة

إحصاءات حركة البث المتعدد المستندة إلى الموانئ

IGMP v1/v2/v3 ، PIM-SM ، PIM-DM ، و PIM-SSM

الـ MSDP

MVPN

الجودة المطلوبة للخدمة

المعدل المحدد في الاتجاهات الداخلية والخارجية للميناء

إعادة توجيه الحزمة

الشرطة المرورية المستندة إلى الموانئ و CAR ثلاثية الألوان ذات المستويين

ثمانية طوابير لكل ميناء

خوارزميات جدولة طوابير DRR و SP و DRR + SP

الـ WRED

إعادة وضع علامة على حقول الحزم 802.1p و DSCP

تصفية الحزم في الطبقة 2 إلى الطبقة 4 ، تصفية الإطارات غير صالحة بناءً على عنوان MAC المصدر ، عنوان MAC الوجهة ، عنوان IP المصدر ، عنوان IP الوجهة ، رقم منفذ TCP / UDP ،نوع البروتوكول، و VLAN ID

الحد من السعر القائم على الطابور وتشكيله في الموانئ

الأمن

إدارة المستخدمين الهرمية وحماية كلمة المرور

دفاع هجوم DoS، دفاع هجوم ARP، والدفاع هجوم ICMP

ربط عنوان IP وعنوان MAC ورقم منفذ و VLAN ID

عزل الميناء، أمن الميناء، و MAC لزجة

إعادة التوزيع القسري (MFF)

مدخلات عنوان MAC من الثقب الأسود

الحد الأقصى لعدد عناوين MAC المتعلقة

المصادقة على IEEE 802.1x والحد من عدد المستخدمين على ميناء

مصادقة AAA ، مصادقة RADIUS ، ومصادقة HWTACACS

NAC

SSH V2.0

HTTPS

حماية المعالجة المركزية

القائمة السوداء والقائمة البيضاء

تتبع مصدر الهجوم والعقاب لحزم IPv6 مثل حزم ND و DHCPv6 و MLD

تأمين بدء التشغيل

IPSec

الـ ECA

الخداع

الموثوقية

LACP

الصندوق الكهربائي

إثنتر أوم (IEEE 802.3ah و IEEE 802.1ag)

(إي تي يو واي)1731

DLDP

الـ LLDP

BFD لـ BGP ، BFD لـ IS-IS ، BFD لـ OSPF ، BFD للطريق الثابت

VXLAN*

بوابات VXLAN L2 و L3

بوابة مركزية وموزعة

BGP-EVPN

تم تكوينها من خلال بروتوكول NETCONF

نسيج افتراضي فائق (SVF)

يتم دعم بنية عميل مزدوجة الطبقات.

يمكن تمكين تجسس IGMP على مفاتيح الوصول (AS) ويمكن تكوين الحد الأقصى لعدد مستخدمي الوصول على منفذ.

يمكن تكوين AS بشكل مستقل. يمكن تكوين الخدمات التي لا تدعمها القوالب على الوالد.

أجهزة الطرف الثالث مسموح بها بين SVF الأم والعملاء.

العمل كعميل SVF الذي هو plug-and-play مع تكوين صفر

iPCA

خدمة تلوين الحزم مباشرة لجمع إحصائيات في الوقت الحقيقي حول عدد الحزم المفقودة ونسبة فقدان الحزم

جمع إحصائيات عن عدد الحزم المفقودة ونسبة فقدان الحزم على مستوى الشبكة والأجهزة

TWAMP

قياس أداء رابط IP ثنائي الاتجاه

قياس تأخير الحزمة في الاتجاهين، ومعدل فقدان الحزمة في الاتجاه الواحد، وتحرك الحزمة في الاتجاه الواحد

الإدارة والصيانة

iStack ، مع ما يصل إلى 9 مفاتيح أعضاء في كومة

SNMP v1/v2c/v3

RMON

تحكم التطبيق الذكي (SAC)

إدارة المعلومات الوطنية على شبكة الإنترنت

سجلات النظام والإنذارات من مختلف المستويات

GVRP

MUX VLAN

نيت ستريم

عمليات التشغيل والإدارة الذكية

* تتطلب مفاتيح سلسلة CloudEngine S5731-S ترخيص VXLAN أو حزمة البرمجيات المتقدمة N1 لدعم ميزة VXLAN.
