تفاصيل المنتج:
|

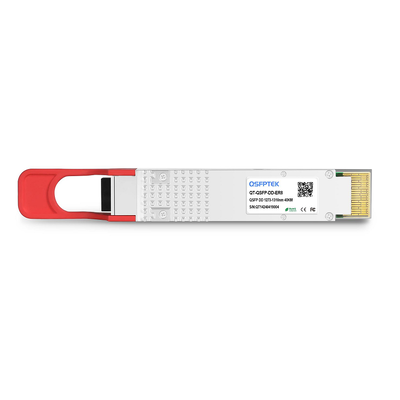

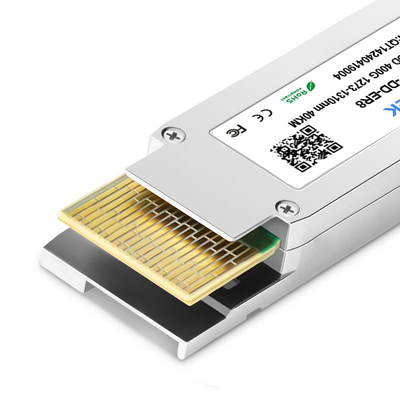

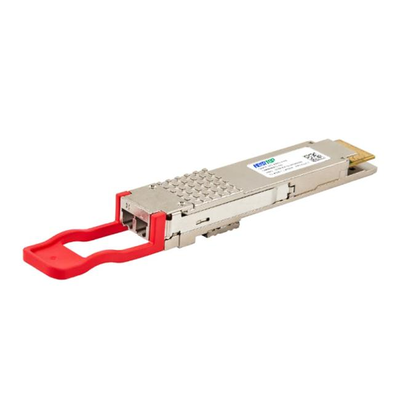

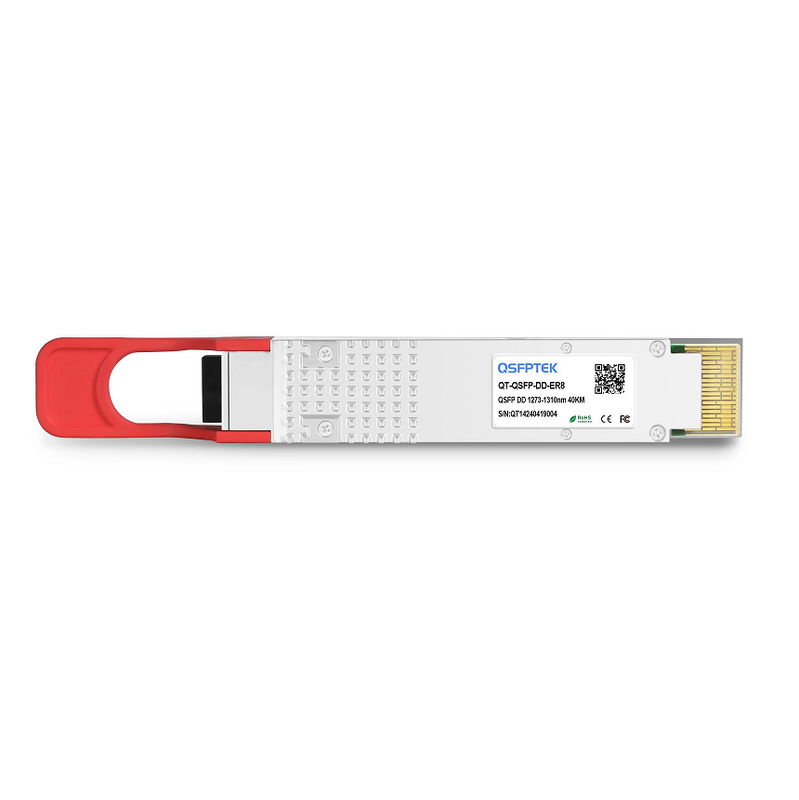

| اسم المنتج: | وحدة الإرسال والاستقبال الضوئية SFP | رقم الجزء: | QAPQD040F0CN1 |
|---|---|---|---|
| حالة: | جديد | مهلة: | 1 ~ 3 أيام |
| قسط: | TT / باي بال | شحنة: | دي إتش إل/فيديكس |
| ضمان: | 1 سنة | الكلمات الرئيسية: | QAPQD040F0CN1 |
| إبراز: | وحدة الإرسال والاستقبال الضوئية QSFP-DD ER8 400G,وحدة الإرسال والاستقبال الضوئية 400G بمدى 40 كم,وحدة الإرسال والاستقبال الضوئية QSFP-DD 1310 نانومتر |
||
تم تصميم هذه الوحدة لتطبيقات الاتصالات البصرية لمسافة 40 كم، وهي متوافقة مع معيار IEEE 802.3bs لشبكات إيثرنت بسرعة 400 جيجابت في الثانية. تحتوي هذه الوحدة على مرسل بصري بـ 8 مسارات، ومستقبل بصري بـ 8 مسارات، ووحدة إدارة الوحدة بما في ذلك واجهة تسلسلية ثنائية الأسلاك. يتم تجميع الإشارات البصرية في ليف بصري أحادي الوضع من خلال موصل LC قياسي في الصناعة.
| رقم القطعة | معدل البيانات (جيجابت في الثانية) | الطول الموجي (نانومتر) | مسافة الإرسال (كم) | درجة الحرارة (درجة مئوية) (علبة التشغيل) |
|---|---|---|---|---|
| QAPQD040F0CN1 | 400 جيجابت في الثانية | 1310 نانومتر | 40 كم SMF | 0 درجة مئوية ~ +70 درجة مئوية |
يوضح الشكل 2 أدناه التوصيل الكهربائي لوحدة QSFP-DD.
يجب ملاحظة أن التشغيل بما يتجاوز أي من الحدود القصوى المطلقة الفردية قد يتسبب في تلف دائم لهذه الوحدة.
| المعلمة | الرمز | الحد الأدنى | النموذجي | الحد الأقصى | الوحدات | ملاحظات |
|---|---|---|---|---|---|---|
| أقصى جهد إمداد | Vcc | -0.5 | 3.3 | 3.6 | فولت | |
| درجة حرارة التخزين | Ts | -40 | 85 | درجة مئوية | ||
| الرطوبة النسبية | RH | 10 | 85 | % | 1 | |
| عتبة الضرر، لكل مسار | THd | -3.4 | ديسيبل ميلي واط |
يتم تعريف الخصائص الكهربائية والبصرية أدناه في بيئة التشغيل هذه، ما لم يُذكر خلاف ذلك.
| المعلمة | الرمز | الحد الأدنى | النموذجي | الحد الأقصى | الوحدات |
|---|---|---|---|---|---|
| جهد الإمداد | Vcc | 3.135 | 3.3 | 3.465 | فولت |
| درجة حرارة العلبة | Top | 0 | 70 | درجة مئوية | |
| مسافة الارتباط مع G.652 | 40 | كم |
ج1: جهاز QAPQD040F0CN1 هو جهاز إرسال واستقبال بصري QSFP-DD ER8 بسرعة 400 جيجابت في الثانية مصمم لتطبيقات إيثرنت عالية السرعة وربط مراكز البيانات (DCI). يدعم الإرسال بسرعة 400 جيجابت في الثانية عبر ليف بصري أحادي الوضع (SMF) بطول موجي 1310 نانومتر بمدى أقصى يبلغ 40 كم.
ج2: تم تصميم هذه الوحدة لليف البصري أحادي الوضع OS2 (SMF) وتتميز بموصل LC مزدوج، مما يوفر إرسالًا بصريًا موثوقًا به لمسافات طويلة.
ج3: إنه مثالي لـ:
ج4: تدعم كلتا الوحدتين شبكات إيثرنت بسرعة 400 جيجابت في الثانية، ولكن ER8 توفر مسافات إرسال تصل إلى 40 كم، بينما تم تصميم FR4 لمسافات تصل إلى 2 كم. يعتبر ER8 الخيار المفضل للروابط البصرية بعيدة المدى.
ج5: نعم. تدعم الوحدة مراقبة بصرية رقمية (DOM/DDM)، مما يسمح للمستخدمين بمراقبة درجة حرارة التشغيل والجهد وقدرة الإرسال وقدرة الاستقبال لتسهيل صيانة الشبكة وتشخيصها.
ج6: نعم. تم تصميم الوحدة لتكون متوافقة مع المحولات والموجهات المتوافقة مع QSFP-DD ويمكن ترميزها لعلامات تجارية شبكات رئيسية عند الطلب، مما يضمن التشغيل البيني الموثوق به والنشر المباشر (plug-and-play).
