تفاصيل المنتج:
|
| رمز المنتج: | QSFP 100G LR4 S= | قسط: | TT/LC |
|---|---|---|---|
| نوع الموصل: | إل سي | وصف: | جهاز إرسال واستقبال 100GBASE LR4 QSFP، LC، على مسافة 10 كيلومترات عبر SMF |
| لون: | أزرق | ||
| إبراز: | 10 كم Qsfp جهاز استقبال,100G LR4 QSFP جهاز استقبال,سيسكو 100G LR4 QSFP |
||
يعد جهاز QSFP-100G-LR4-S المتوافق مع Cisco جهاز إرسال واستقبال بصري 100GBASE-LR4 QSFP28 عالي الأداء مصمم لنقل 100 جيجابت إيثرنت طويل المدى عبر الألياف أحادية الوضع (SMF). تعمل هذه الوحدة من خلال أربعة أطوال موجية CWDM حوالي 1310 نانومتر، وتدعم اتصالاً موثوقًا بسرعة 100 جيجابت في الثانية حتى 10 كيلومترات باستخدام البنية التحتية القياسية للألياف LC المزدوجة.
تم تصميم جهاز الإرسال والاستقبال وفقًا لمعايير IEEE 802.3ba وQSFP28 MSA وSFF-8636، وهو يدمج تقنية LAN-WDM الضوئية المتقدمة، مما يتيح نقل البيانات بكفاءة لمسافات طويلة مع استهلاك منخفض للطاقة وأداء بصري مستقر. تقوم الوحدة بتحويل 4 قنوات كهربائية مستقلة بسرعة 25 جيجابت في الثانية إلى 4 ممرات ضوئية CWDM وتعدد إرسالها إلى واجهة LC مزدوجة واحدة لتطبيقات شبكات 100 جيجا عالية الكثافة.
تم تصميم QSFP-100G-LR4-S للتوافق السلس مع منصات Cisco Nexus وCatalyst وUCS ومنصات تبديل المؤسسات، ويوفر إمكانية التشغيل التفاعلي للتوصيل والتشغيل دون تحذيرات جهاز الإرسال والاستقبال غير المدعومة. بفضل المراقبة البصرية الرقمية (DOM/DDM)، يمكن لمسؤولي الشبكة مراقبة درجة الحرارة والجهد وطاقة الإرسال واستقبال الطاقة وتيار الليزر في الوقت الفعلي لإدارة الشبكة بشكل استباقي.
بفضل استقرار النقل الممتاز، والموثوقية على مستوى المؤسسات، والنشر الفعال من حيث التكلفة، يُستخدم QSFP-100G-LR4-S على نطاق واسع في مراكز البيانات السحابية، وشبكات الاتصالات، وأنظمة العمود الفقري للمؤسسات، وروابط التعافي من الكوارث، والبنى التحتية عالية السرعة للربط بين الحرم الجامعي.

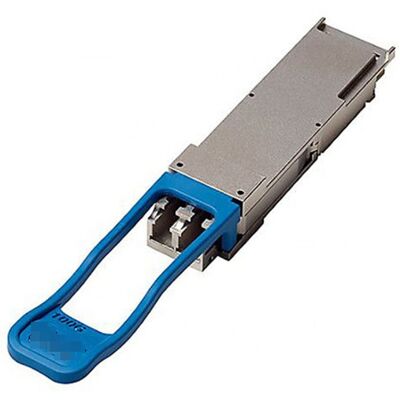

يوضح الشكل 1 اللوحة الأمامية لـ QSFP-100G-LR4-S.
| المعلمة | مواصفة |
|---|---|
| عامل الشكل | QSFP28 |
| معدل البيانات | 100 جيجابت في الثانية |
| معيار إيثرنت | 100GBASE-LR4 |
| الطول الموجي | CWDM 1271 نانومتر / 1291 نانومتر / 1311 نانومتر / 1331 نانومتر |
| نوع الألياف | الألياف أحادية الوضع (SMF) |
| موصل | دوبلكس إل سي |
| المسافة القصوى | 10 كم |
| تعديل | NRZ |
| التكنولوجيا البصرية | لان-WDM |
| دوم/دم | المدعومة |
| استهلاك الطاقة | <4.5 واط |
| درجة حرارة التشغيل | 0 درجة مئوية إلى 70 درجة مئوية |
| قابل للتوصيل الساخن | نعم |
| معايير الامتثال | IEEE 802.3ba، QSFP28 MSA، SFF-8636 |
| التوافق | متوافق مع سيسكو |
مع استمرار شبكات المؤسسات والبنى التحتية السحابية في التحول نحو بنيات إيثرنت 100G عالية الكثافة، أصبحت متطلبات الاتصال البيني طويل المدى ذات أهمية متزايدة. تعتبر البصريات التقليدية متعددة الأوضاع قصيرة المدى غير كافية للأعمدة الأساسية للحرم الجامعي، والاتصال بين المباني، وطبقات تجميع الاتصالات التي تتطلب نقلًا موثوقًا لمسافات طويلة.
يعمل جهاز QSFP-100G-LR4-S المتوافق مع Cisco على حل هذه التحديات من خلال توفير نقل بصري ثابت بسرعة 100 جيجابت في الثانية عبر مسافات تصل إلى 10 كيلومترات باستخدام البنية التحتية القياسية للألياف أحادية الوضع.
تدعم الوحدة النقل لمسافة تصل إلى 10 كيلومترات عبر SMF، مما يجعلها مثالية للاتصالات البينية في الحرم الجامعي وتجميع المترو والشبكات السحابية وتطبيقات التعافي من الكوارث.
على عكس البصريات المتوازية التي تتطلب واجهات MPO وممرات ألياف متعددة، تقوم تقنية LR4 بمضاعفة أربعة أطوال موجية بصرية في اتصال LC مزدوج واحد، مما يبسط الكابلات ويقلل من استهلاك الألياف.
تمت برمجة جهاز الإرسال والاستقبال مسبقًا لمنصات Cisco، مما يضمن التعرف الفوري دون إنذارات التوافق أو تحذيرات الأجهزة غير المدعومة.
تتميز الوحدة باستهلاك منخفض للطاقة، ومكونات بصرية من الدرجة الصناعية، ومراقبة DOM متكاملة، وتضمن التشغيل المستقر في البيئات الحرجة للمهام.
من خلال استخدام البنية التحتية القياسية للألياف أحادية الوضع LC المزدوجة، تقلل الوحدة من تكلفة النشر، وتبسط الصيانة، وتقلل من التعقيد التشغيلي.
يتم نشر QSFP-100G-LR4-S المتوافق مع Cisco على نطاق واسع في:
| ميزة | QSFP-100G-LR4-S | QSFP-100G-SR4 |
|---|---|---|
| نوع الألياف | الألياف أحادية الوضع | الألياف المتعددة الوسائط |
| موصل | دوبلكس إل سي | مبو-12 |
| مسافة الإرسال | 10 كم | 100 م |
| التكنولوجيا البصرية | لان-WDM | البصريات الموازية |
| سيناريو النشر | شبكات بعيدة المدى | مراكز البيانات قصيرة المدى |
| تعقيد الكابلات | أدنى | أعلى |
| استخدام الألياف | 2 ألياف | 8 ألياف |
| ميزة | QSFP-100G-LR4-S | QSFP-100G-CWDM4 |
|---|---|---|
| المسافة القصوى | 10 كم | 2 كم |
| الوصول البصري | طويلة المدى | متوسطة المدى |
| تطبيق نموذجي | المترو والحرم الجامعي | ربط مركز البيانات |
| نوع الألياف | سمف | سمف |
| موصل | دوبلكس إل سي | دوبلكس إل سي |
تم اختبار جهاز الإرسال والاستقبال البصري QSFP28 للتأكد من توافقه مع:
يضمن ترميز EEPROM المخصص إمكانية التشغيل البيني السلس والتشغيل المستقر عبر أنظمة تشغيل Cisco.
تتيح وظيفة DOM/DDM المدمجة للمسؤولين مراقبة:
يؤدي ذلك إلى تحسين رؤية الشبكة وتمكين الصيانة الاستباقية قبل أن يؤثر التدهور البصري على أداء الخدمة.
نعم. الوحدة متوافقة تمامًا مع منصات Cisco Nexus وCatalyst وUCS مع النشر السلس للتوصيل والتشغيل.
تدعم الوحدة ما يصل إلى 10 كيلومترات عبر البنية التحتية القياسية للألياف أحادية الوضع.
يستخدم QSFP-100G-LR4-S واجهة بصرية LC مزدوجة قياسية.
نعم. يتم دعم المراقبة البصرية الرقمية الكاملة لدرجة الحرارة والجهد والطاقة الضوئية Tx/Rx والتشخيص بالليزر.
يدعم LR4 مسافات نقل أطول بكثير عبر الألياف أحادية الوضع LC المزدوجة، بينما تم تصميم SR4 لتطبيقات الألياف متعددة الأوضاع قصيرة المدى.
نعم. يدعم جهاز الإرسال والاستقبال QSFP28 التثبيت والإزالة القابلة للتوصيل السريع دون إيقاف تشغيل الجهاز المضيف.
