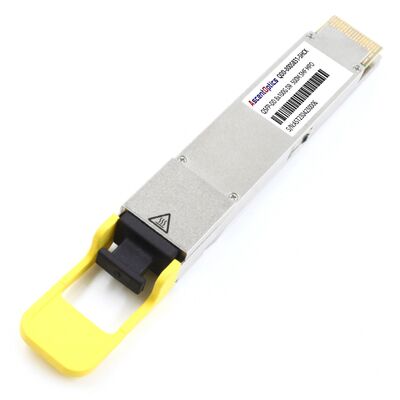

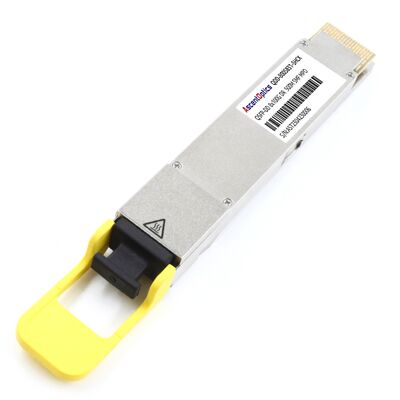

TS-QDO8-318H-01C/800G QSFP-DD DR8 وحدة MPO Transceiver ، 1310nm SMF 500m لمركز البيانات

الـ800G QSFP-DD DR8إن جهاز الاستقبال البصري هو مكون محوري لمراكز البيانات الحديثة فائقة الحجم ، حيث يوفر معدل بيانات إجمالي يبلغ 800 جيجابت في الثانية لتلبية متطلبات عرض النطاق الترددي للذكاء الاصطناعي وحوسبة السحابة.طول الموجة 1310nm، هذه الوحدة تستخدم8x100G PAM4تعديل لنقل البيانات عبر الألياف أحادية الوضع (SMF) لمسافات تصل إلى500 مترتم تصميمه لبيئات عالية الكثافة، ويقوم بجسر الفجوة بين الحلول متعددة الوسائط قصيرة المدى والبصريات ذات الوسائط الواحدة طويلة المدى،توفير مسار محسّن من حيث التكلفة للاتصالات بين العمود الفقري والورق.

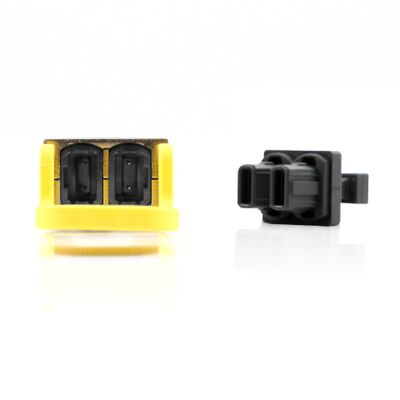

يظهر الشكل 1 اللوحة الأمامية لـ 800G QSFP-DD DR8 MPO.

الـ800G QSFP-DD DR8(الكثافة المزدوجة) هي وحدة ألياف ضوئية متوازية قابلة للشحن الساخن مصممة لترابطات إثنر عالية الصلبة.

• تعديل: إنه يستخدمPAM4 (تعديل نطاق النبض 4- المستوى)في 106.25 جيجابيتس في كل ممر لتحقيق 800 جيجابيتس.

• المحرك البصري: تمتلك الوحدة مجموعة ليزر 1310nmEML (الليزر المعدل بالامتصاص الكهربائي)أوالسيليكون فوتونيكسومجموعة ضوئية PIN

• عامل الشكل: تستخدم واجهة QSFP-DD واجهة كهربائية ذات 8 خطوط ، مما يحافظ على التوافق مع الأنظمة القديمة QSFP مع مضاعفة كثافة الموانئ.

• المرفق: عادةً ما تستخدمرابط MPO-12 أو MPO-16 APC، مما يضمن انعكاسًا منخفضًا للنقل الإشاراتي عالية الدقة عبر الألياف المتوازية ذات الوضع الواحد.

يواجه مديرو مراكز البيانات الحديثة "المسافة مقابل التكلفة"800G DR8يوفر المدى اللازم للمرافق الكبيرة.

المزايا الاستراتيجية الرئيسية:

• المدى الممتد (500 متر): مصممة خصيصًا لألياف G.652 ذات الوضع الواحد ، مما يسمح بالاتصال عبر الصفوف والقاعات التي لا يمكن أن تصل إليها SR8.

• الطاقة والكفاءة الحرارية: مبنية علىبنية 7nm DSP، تقوم الوحدة بتحسين استهلاك الطاقة (عادة < 16 واط) ، وهو أمر بالغ الأهمية للحفاظ على PUE المستقر (فعالية استخدام الطاقة) في مجموعات AI.

• القدرة على الاختراق في المستقبل: يعد DR8 مناسبًا بشكل فريد لتكوينات الاختراق ، مما يسمح بمنفذ 800G واحد للاتصال بوحدة 400G DR4 أو ثمانية وحدات 100G DR1.

• استقرار الوضع الواحد: على عكس وحدات متعددة الأوضاع القائمة على VCSEL ، توفر البصريات أحادية الوضع 1310nm استقرار إشارة متفوق وانتشار أقل على المسافة.

في سيناريو شبكات الذكاء الاصطناعي الصناعي،800G QSFP-DD DR8يتم نشرها في طبقة العمود الفقري للنسيج.

• التثبيت: عند توصيل مفاتيح 800G ، يجب على المهندسين استخدامكابلات MPO APC (التواصل المادي الزاوي)لتجنب تدهور الإشارة الناجم عن إشارات PAM4 عالية الانعكاس.

• التوافق: يتم اختبار وحداتنا بدقة على منصات أريستا، سيسكو، و NVIDIA / ميلانوكس لضمان 100٪امتثال EEPROM/I2Cوالتكامل السلس مع(سي إم آي إس 5)0أدوات المراقبة

• سيناريوهات الاختراق: باستخدام كابل MPO-to-LC من وضع واحد ، يعمل 800G DR8 كمركز ذي كثافة عالية ، مما يسهل إدارة الكابلات في غرفة الاجتماع.

س1: ما هي أقصى مسافة نقل لـ 800G DR8؟ج: 800G DR8 يدعم أقصى طول رابط500 مترعلى الألياف G.652 المتفردة (SMF) ، مما يجعلها مثالية لربط مركز البيانات على نطاق الحرم الجامعي.

س2: هل 800G DR8 متوافق مع MPO-12 أو MPO-16؟الجواب: يعتمد على إصدار الأجهزة المحددة. وحدات DR8 القياسية غالبا ما تستخدمMPO-12/APCواجهة لنقل 8 قنوات، ولكن بعض الإصدارات عالية الكثافة قد تتطلب MPO-16.

س3: هل يمكنني توصيل 800G DR8 بـ 800G SR8؟الجواب: لا. هذه الوحدات غير متوافقة لأنها تستخدم أطوال موجة مختلفة (1310nm مقابل 850nm) وأنواع الألياف المختلفة (الوضع الواحد مقابل الوضع المتعدد).

السؤال 4: هل تدعم هذه الوحدة مراقبة التشخيص الرقمي (DDM) ؟ج: نعم، انها تدعم تماماDDM/DOMعبر واجهة CMIS ، مما يسمح بمراقبة درجة الحرارة والجهد والطاقة الضوئية Tx / Rx في الوقت الحقيقي.

س5: ما هي فوائد سيلكون فوتونيكس في 800G DR8؟ج: غالبًا ما توفر إصدارات Silicon Photonics تكلفة أقل لكل بت ومصداقية حرارية محسنة بالمقارنة مع الليزر التقليدي EML ، خاصة في بيئات التبديل 800G عالية الكثافة.

س6: ما هو الضمان المقدم لـ 800G DR8؟ج: نحن نقدمضمان محدود لمدة 3 سنواتوالدعم الفني مدى الحياة، بما في ذلك التحقق من التوافق وتحديثات البرمجيات الثابتة لمختلف البائعين المفتاح.

الـ800G QSFP-DD DR8هو الحل النهائي لربط النطاق الترددي العالي ، والوصول المتوسط للاتصال بنظام واحد في عصر الذكاء الاصطناعي. من خلال الجمع بين استقرار 1310nm مع كثافة عامل شكل QSFP-DD ،يضمن أن شبكتك جاهزة للعقد القادم من نمو البيانات.
